特性

产品详情和应用

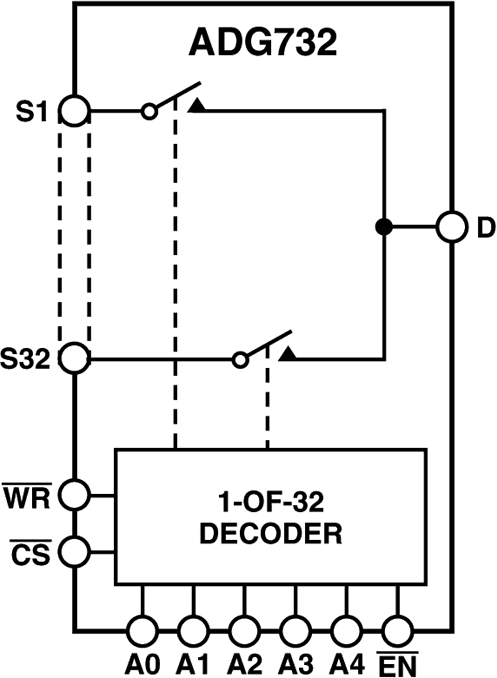

ADG726/ADG732 分别为单芯片互补金属氧化物半导体(CMOS)32通道和双路16通道模拟多路复用器。ADG732根据5位二进制地址线A0、A1、A2、A3和A4所确定的地址，将32路输入（S1至S32）之一切换至公共输出D。ADG726根据4位二进制地址线A0、A1、A2和A3所确定的地址，对16路输入之一实施切换。

片内锁存器有利于与微处理器实现接口。通过将CSA和CSB连接在一起，ADG726还可配置为差分工作模式。该器件提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

这些多路复用器采用先进的亚微米工艺设计，具有低功耗、高开关速度、极低导通电阻和泄漏电流特性。它们采用+1.8 V至+5.5 V单电源和±2.5 V双电源工作，非常适合各种应用。导通电阻大约为几欧姆，开关之间严格匹配，并且在整个信号范围内，导通电阻曲线非常平坦。这些器件可用作多路复用器或解复用器，具有出色的性能，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。

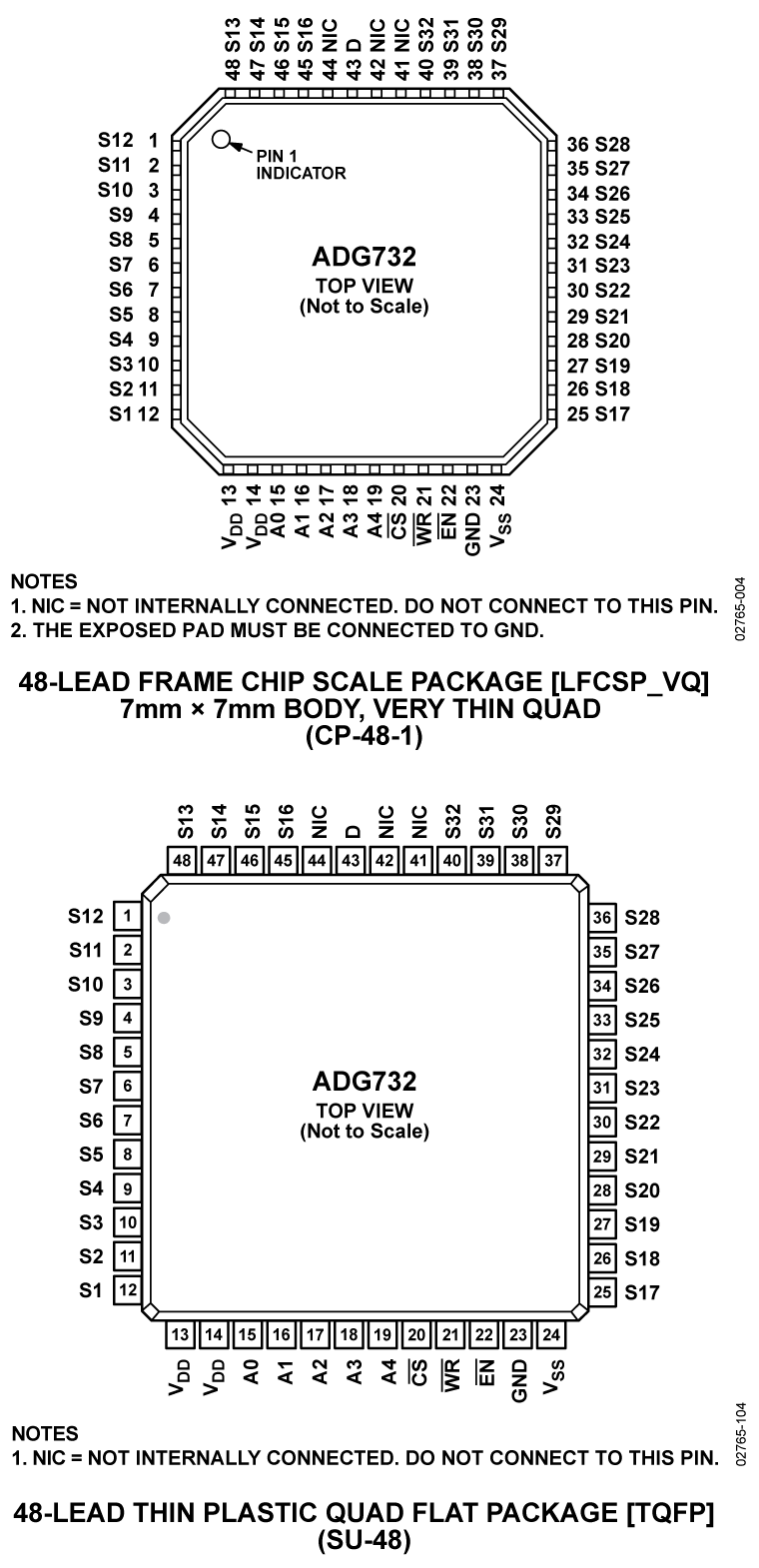

ADG726/ADG732提供48引脚LFCSP或48引脚TQFP两种封装。对于功能相当、带串行接口的器件，请参考ADG725/ADG731。

产品特色

1. +1.8 V至+5.5 V单电源或±2.5 V双电源供电。
   保证性能的额定电源电压为+5 V ± 10%和+3 V ± 10%（单电源）和±2.5 V ± 10%（双电源轨）。
2. 导通电阻为4 Ω。
3. 保证先开后合式开关动作。
4. 48引脚LFCSP或48引脚TQFP封装。

应用

• 光学应用
• 数据采集系统
• 通信系统
• 继电器替代方案
• 音频和视频开关
• 电池供电系统
• 医疗仪器
• 自动测试设备(ATE)
