特性

• 低导通电阻：典型值< 45Ω (最大值85Ω)
• 保证通道间导通电阻匹配度：< 2Ω
• 在整个模拟信号范围内保证导通电阻平坦：最大∆9Ω
• 保证极低的电荷注入：< 10pC
• 在+85°C时，保证关断通道漏电流漏电流< 4nA
• 采用方式3015.7时，保证ESD电压> 2000V
• 可单电源工作(+10V至+30V)或双极性电源工作(±4.5V至±20V)
• 兼容TTL/CMOS逻辑电平
• 具有处理轨到轨模拟信号的能力

产品详情和应用

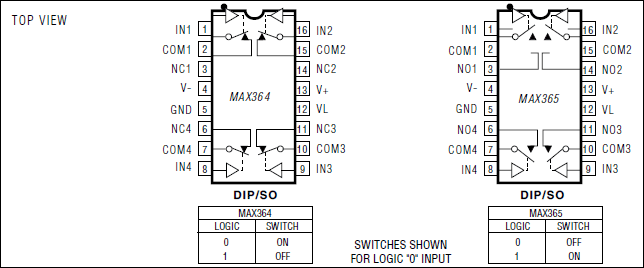

MAX364/MAX365是精密的、四通道、单刀单掷(SPST)模拟开关。MAX364具有四路常闭(NC)开关，而MAX365具有四路常开(NO)开关。这两种器件都具有较低导通阻抗(小于85Ω)，通道间匹配度保证在2Ω以内，并且在模拟信号范围内保持平坦(最大∆9Ω)。这两种器件还具有低漏电流(+25°C时小于500pA，+85°C时小于4nA)和快速切换(导通时间小于250ns，关断时间小于170ns)能力。

MAX364/MAX365采用Maxim公司最新改进的44V硅栅工艺制造。设计上的改进保证了这两种器件具有非常低的电荷注入(10pC)、低功耗(35µW)和超过2000V的静电放电(ESD)能力。同时，44V的最高击穿电压使这两种器件具有处理轨到轨模拟信号的能力。

这两种单片集成开关可采用单路正电源(+10V至+30V)工作或双极性电源(±4.5V至 ±20V)工作，具有CMOS逻辑电平输入和快速切换能力。CMOS输入可降低输入负载。

应用

• 电池供电系统
• 通信系统
• 引导与控制系统
• 平面显示器
• 军用无线装置
• PBX、PABX
• 采样保持电路
• 测试设备
