ADI亚德诺 ADG612 产品介绍

2026-03-09 0次

特性

1 pC电荷注入
±2.7 V至±5.5 V双电源供电
+2.7 V至+5.5 V单电源供电
汽车应用温度范围：–40°C至+125°C
泄漏电流：100 pA（最大值，25°C）

导通电阻：85 Ω
轨到轨开关工作
快速开关时间

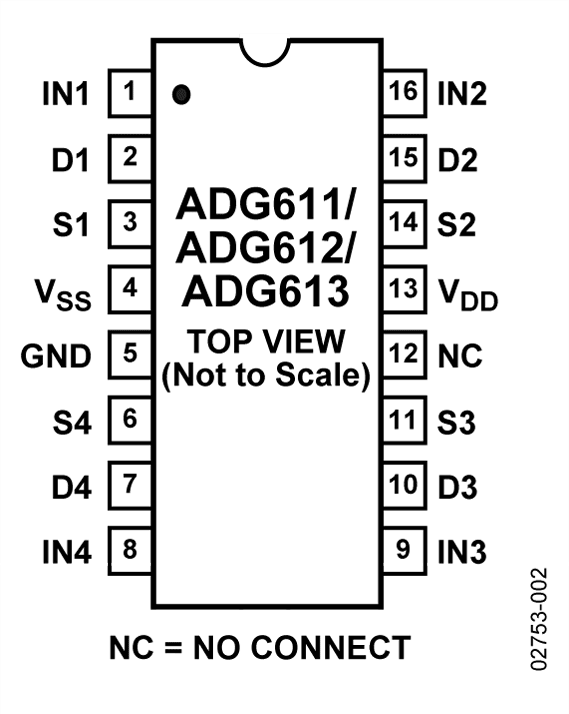

16引脚TSSOP和SOIC封装
典型功耗：<0.1 μW
TTL-/CMOS兼容型输入

产品详情和应用

ADG611、ADG612和ADG613均为单芯片CMOS器件，内置四个独立可选的开关。+25ºC时，这些开关提供1 pC的超低电荷注入和100 pA的泄漏电流。

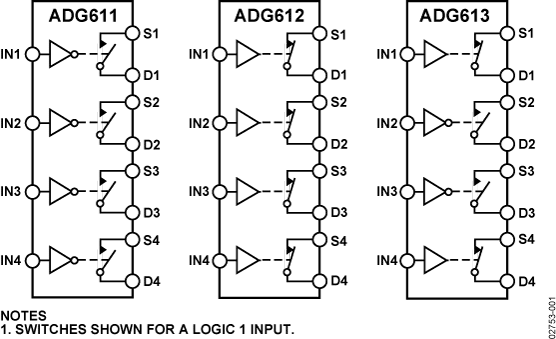

上述器件的额定电源电压为±5 V、5 V和3 V，均内置四个独立的单刀单掷(SPST)开关。ADG611与ADG612的不同是数字控制逻辑相反。ADG611开关的接通条件是相关控制输入为逻辑低电平，而ADG612开关接通则要求逻辑高电平。ADG613有两个开关的数字控制逻辑与ADG611相似，但其它两个开关的控制逻辑则相反。

当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG613为先开后合式开关。ADG611/ADG612/ADG613均提供小型、16引脚TSSOP封装，ADG611还提供16引脚SOIC封装。

产品聚焦

超低电荷注入（典型值1 pC）
±2.7 V至±5.5 V双电源或+2.7 V至+5.5 V单电源供电。
汽车应用温度范围：−40°C至+125°C。
小型、16引脚TSSOP和SOIC封装。

应用

自动测试设备
数据采集系统
电池供电系统
通信系统
采样保持系统
音频信号路由
继电器替代方案
航空电子
