特性

• 无闭锁
  • SOI HVCMOS工艺提供高性能和高可靠性保证
• 无需专用的高压电源
• R_ON在整个输入范围内保持平坦
• 低功耗
• 低电荷注入，低电压尖峰
• 25MHz串行接口(+2.5V至+5V)
• 2MHz、±90V脉冲下，二阶谐波失真< -45dB
• 低寄生电容提供宽带保证
• DC至30MHz低压模拟信号带宽(C_LOAD = 200pF)
• 500kHz至20MHz高压模拟信号带宽(C_LOAD = 200pF)
• 高达210V_P-P宽压输入范围
• 5MHz (50Ω)下，关断隔离为-80dB (典型值)
• 输出分流(放电)电阻(MAX4968A)
• 串行接口支持菊链连接

产品详情和应用

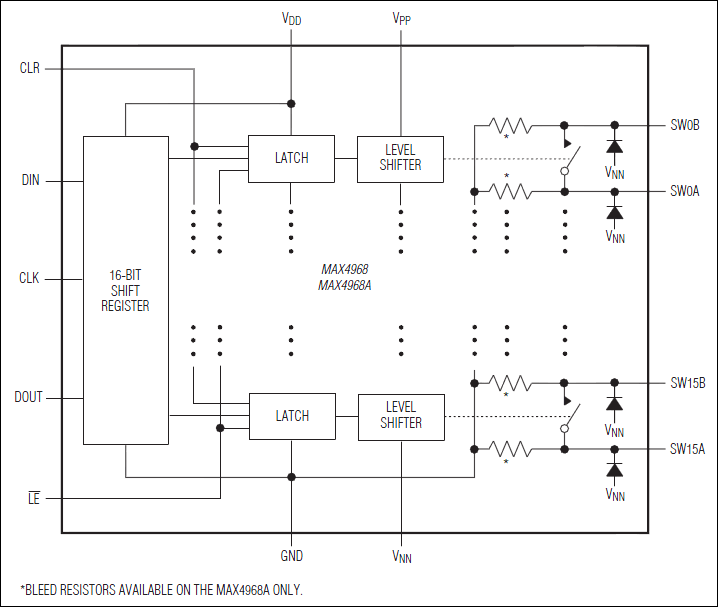

MAX4968/MAX4968A为16路线性、高压双向SPST模拟开关，导通电阻为18Ω (典型值)，特别适合低压信号控制的高压开关应用。例如，超声成像和打印机。MAX4968A的每个开关终端集成了40kΩ (典型值)放电电阻，用于容性负载放电。MAX4968/MAX4968A采用HVCMOS工艺，集成了高压双向MOS开关和低功耗CMOS逻辑电路，高效控制高压模拟信号。

MAX4968与MAX14802及Supertex HV2601引脚兼容；MAX4968A与MAX14803及Supertex HV2701引脚兼容，这些器件之间的唯一差异是具有不同的V_PP正电源电压。MAX4968/MAX4968A需要+10V (典型值)低压电源(V_PP)供电，而MAX14802/MAX14803和HV2601/HV2701则需要高达+100V供电电源。

在典型的超声应用中，MAX4968/MAX4968A无需专用的高压电源，简化系统要求，与发射电路共用负压电源，正电源的典型电压为+10V。

MAX4968/MAX4968A采用48引脚LQFP封装，工作在-40°C至+85°C扩展级温度范围。

应用

• 医疗超声成像
• null
• 打印机
