特性

• 低导通电阻：20Ω（典型值）
• 保证通道间导通电阻匹配(< 2Ω)
• 信号范围内保证导通电阻平坦度：4Ω（最大值）
• 保证电荷注入(< 5pC)
• 整个温度范围内具有较低漏电流（+85°C时< 2.5nA）
• 静电放电> 2000V（方法3015.7）
• 单电源供电（+3V至+15V）双极性电源供电（±3V至±8V）
• 低功耗(< 1µW)
• TTL/CMOS逻辑兼容

产品详情和应用

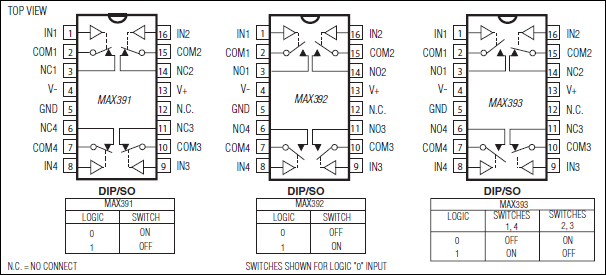

MAX391/MAX392/MAX393均为精密、四路、单刀单掷(SPST)模拟开关，采用+3V、+5V或±5V电源供电。MAX391具有四个常闭(NC)开关，MAX392具有四个常开(NO)开关。MAX393具有两个NO和两个NC开关。三款器件均具有较低漏电流（最大值100pA）和快速开关速度（t_ON ≤ 130ns，t_OFF ≤ 75ns）。功耗仅1µW，非常适合电池供电设备。所有器件均采用+3V至+15V单电源或±3.0V至±8V双电源供电。

采用±5V电源时，MAX391/MAX392/MAX393可保证最大2Ω通道间匹配，最大导通电阻(R_ON)为30Ω，额定范围内最大R_ON平坦度为4Ω。

采用+5V单电源供电时，这些开关提供2Ω最大R_ON匹配，最大R_ON为60Ω，最大平坦度为6Ω。

根据方法3015.7，这些低压开关还提供最大5pC电荷注入，以及2000V以上的ESD保护。

应用

• ±5V DAC与ADC
• 音频与视频开关
• 电池供电应用
• 通信系统
• 引导与控制系统
• 平面显示器
• 军用无线装置
• PBX、PABX
• 采样保持电路
• 测试设备
