特性

• ±15kV ESD保护，根据IEC 1000-4-2
• +2V至+12V单电源供电
• ±2V至±6V双电源供电
• 120Ω信号路径，采用±5V电源
• 低功耗：< 1µW
• 4个独立控制的SPST开关
• 轨到轨信号处理
• 与行业标准DG211/DG212/DG213引脚兼容
• TTL/CMOS兼容输入，采用±5V双电源或+5V单电源

产品详情和应用

MAX4551/MAX4552/MAX4553均为四通道、低压、单刀单掷(SPST)模拟开关。每个开关都受到保护，可防止±15kV静电放电(ESD)冲击，不会发生闩锁或损坏。提供最大4Ω的开关间导通电阻（最大100Ω）匹配，在指定信号范围内保持平坦（最大8Ω）。每个开关均可处理轨到轨模拟信号。+25°C时关断漏电流仅1nA，+85°C时为10nA。

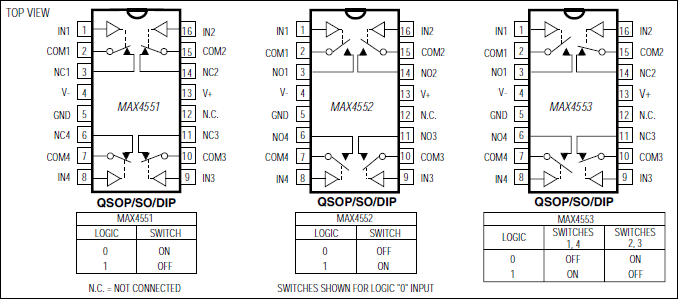

MAX4551具有四个常闭(NC)开关，MAX4552具有四个常开(NO)开关。MAX4553具有两个NC和两个NO开关。

这些CMOS开关可采用±2V至±6V双电源或+2V至+12V单电源供电。额定采用+2.7V单电源供电。

所有数字输入的逻辑阈值为+0.8V和+2.4V，确保采用±5V电源或+5V单电源时TTL/CMOS逻辑兼容。

应用

• 音频信号路由
• 航空电子
• 电池供电应用
• 数据采集
• 网络
• 测试设备
