ADI亚德诺 ADG453 产品介绍

2026-03-09 0次

特性

低导通电阻：4 Ω
导通电阻平坦度：0.2 Ω
最大额定电源电压：44 V
模拟信号范围：± 15 V
额定电源电压：±5 V、+12V和±15 V
超低功耗：18 µW

ESD保护： 2 kV
连续电流：100 mA
快速开关时间
-接通时间：<70 ns
-断开时间：<60 ns
TTL/CMOS兼容型输入
ADG412和ADG432的引脚兼容升级器件

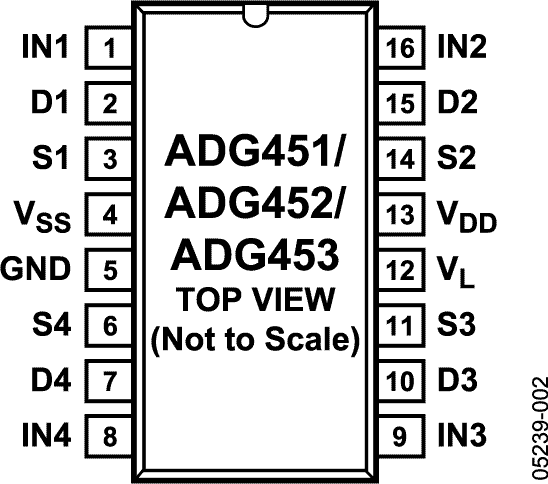

16引脚DIP、SOIC和Cerdip封装

产品详情和应用

ADG453是一款单芯片CMOS器件，内置四个独立可选的开关。它采用增强型LC²MOS 工艺设计，具有低功耗、高开关速度和低导通电阻特性。

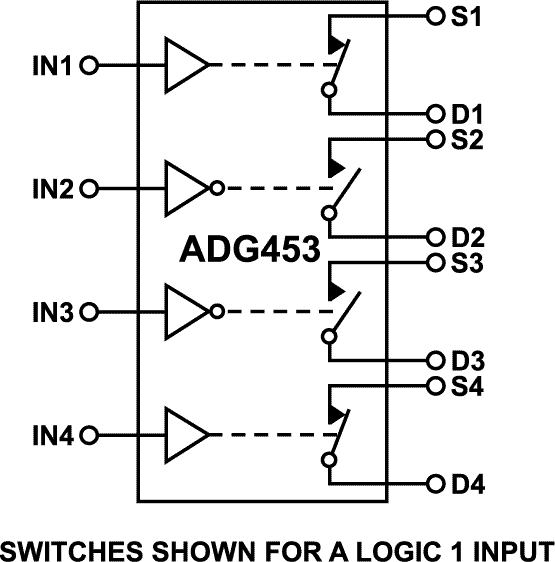

ADG453有两个开关的接通条件是相关控制输入为逻辑高电平，而其它两个开关的控制逻辑则相反。接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。所有开关均为先开后合式，适合多路复用器应用。设计本身具有低电荷注入特性，当开关数字输入时，可实现较小的瞬变。
