特性

• 保证R_ON
  • 2.5Ω（典型值），采用5V电源
  • 4.5Ω（典型值），采用3V电源
• 保证通道间R_ON匹配：0.3Ω（最大值）
• 信号范围内保证R_ON平坦度：1Ω（最大值）
• 保证低漏电流：0.1nA（+25°C时）
• +1.8V至+5.5V单电源供电
• +1.8V电源
  • R_ON = 30Ω（典型值）过热
  • t_ON = 30ns（典型值），t_OFF = 13ns（典型值）
• V+至GND信号处理
• TTL/CMOS逻辑兼容
• 串扰：-78dB（1MHz时）
• 关断隔离度：-80dB（1MHz时）
• 总谐波失真：0.018%

产品详情和应用

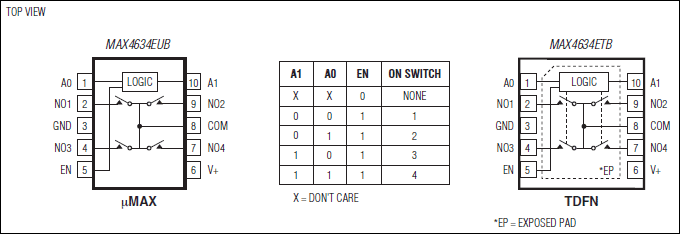

MAX4634快速、低电压、4通道CMOS模拟多路复用器具有最大4Ω的导通电阻(R_ON)。它提供0.3Ω（最大值）开关间R_ON匹配，指定信号范围内R_ON平坦度为1Ω（最大值）。每个开关可处理V+至GND模拟信号。+25°C时最大关断漏电流仅0.1nA。MAX4634具有快速导通(t_ON)和关断(t_OFF)时间，分别为18ns和11ns。采用小型10引脚 µMAX^®和10引脚3mm x 3mm TDFN封装。

该低压多路复用器采用+1.8V至+5.5V单电源供电。所有数字输入的逻辑阈值为+0.8V和+2.4V，确保采用+5V电源时TTL/CMOS逻辑兼容。

应用

• 音频/视频信号切换
• 电池供电设备
• 通信电路
• 低电压数据采集系统
• 采样保持电路
