ADI亚德诺 ADG1613 产品介绍

2026-03-09 0次

特性

1 Ω典型导通电阻
0.2 Ω导通电阻平坦度
±3.3 V至±8 V双电源供电
3.3 V至16 V单电源供电

无需V_L电源
3 V逻辑兼容输入
轨到轨工作
每个通道的连续电流
LFCSP封装：280 mA
TSSOP封装：175 mA
16引脚TSSOP和16引脚、4 mm × 4 mm LFCSP封装

产品详情和应用

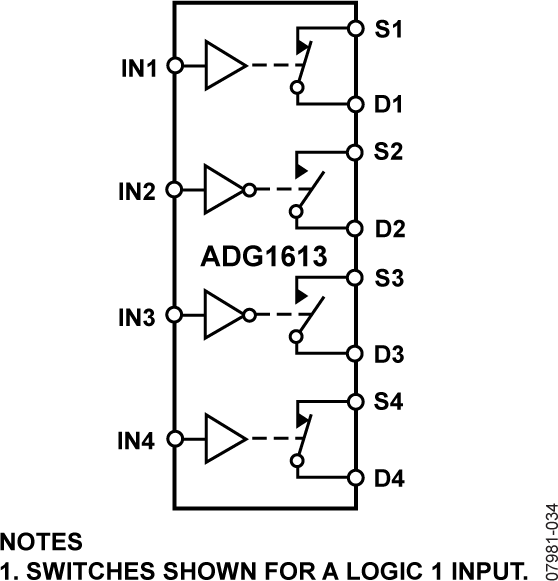

ADG1611/ADG1612/ADG1613内置四个独立的单极/单掷(SPST)开关。二者的唯一不同之处就是数字控制逻辑相反。ADG1611开关的接通条件是相关控制输入为逻辑0，而ADG1612开关则要求逻辑1。ADG1613有两个开关的数字控制逻辑与ADG1611相似，但其它两个开关的控制逻辑则相反。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。ADG1613具有先开后合式开关动作，适合多路复用器应用。设计本身具有低电荷注入特性，当开关数字输入时，可实现较小的瞬变。这些开关具有超低导通电阻特性，对于低导通电阻、低失真性能至关重要的数据采集和增益开关应用堪称理想解决方案。导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有出色的线性度和低失真性能。CMOS结构确保功耗极低，因而这些开关非常适合便携式和电池供电仪表。
应用

通信系统

医疗系统

音频信号路由

视频信号路由

自动测试设备

数据采集系统

电池供电系统

采样保持系统

继电器替代方案
