特性

• 导通电阻
  • 4Ω（最大值，5V）
  • 7Ω（最大值，3V）
• 导通电阻平坦度
  • 0.8Ω（最大值，5V）
  • 2.5Ω（最大值，3V）
• 导通电阻匹配
  • 0.2Ω（最大值，+2.7V至+5.5V）
• +1.8V至+5.5V单电源供电
• +1.8V电源
  • 整个温度范围内导通电阻：30Ω（典型值）
  • t_ON：20ns（典型值），t_OFF：12ns（典型值）
• TTL/CMOS逻辑兼容
• 串扰
  • -100dB (1MHz)
• 关断隔离
  • -75dB (1MHz)
• 轨到轨信号范围

产品详情和应用

MAX4651/MAX4652/MAX4653四路模拟开关采用+5V单电源供电时，最大导通电阻(R_ON)为4Ω。提供最大0.2Ω的开关间R_ON匹配，在指定信号范围内保持平坦（最大0.8Ω）。每个开关均可处理轨到轨模拟信号。+25°C时关断漏电流为0.1nA。这些开关非常适合低失真应用，在自动测试设备或需要电流切换的应用中优于机械继电器。它们的功率要求低，需要的电路板空间更小，并且比机械继电器更可靠。

MAX4651/MAX4652/MAX4653采用+1.8V至+5.5V单电源供电，非常适合电池供电应用。

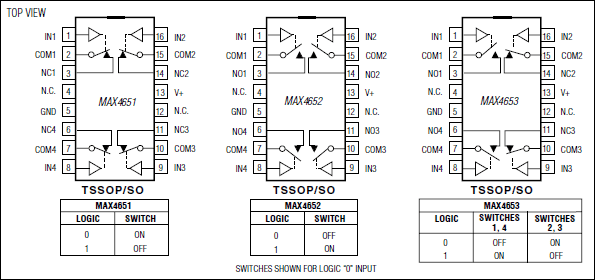

MAX4651具有四个常闭(NC)开关，MAX4652具有四个常开(NO)开关，MAX4653具有两个NO和两个NC开关。这些器件采用16引脚QFN、TSSOP和SO封装以及20引脚QFN封装。

应用

• 音频/视频信号路由
• 电池供电应用
• 通信系统
• 低压数据采集
• 继电器替代方案
• 采样保持电路
