特性

• 低R_ON：45Ω
• 单 2.7V 至 ±5V 电源工作
• 低电荷注入
• 串行数字接口
• 模拟输入可以扩展至电源轨
• 低漏电：±5nA (最大值)
• 有保证的“先断后连”
• 可兼容 TTL/CMOS (对于所有的数字输入)
• 可级联以提供更多的通道
• 可用作一个多路分工器

产品详情和应用

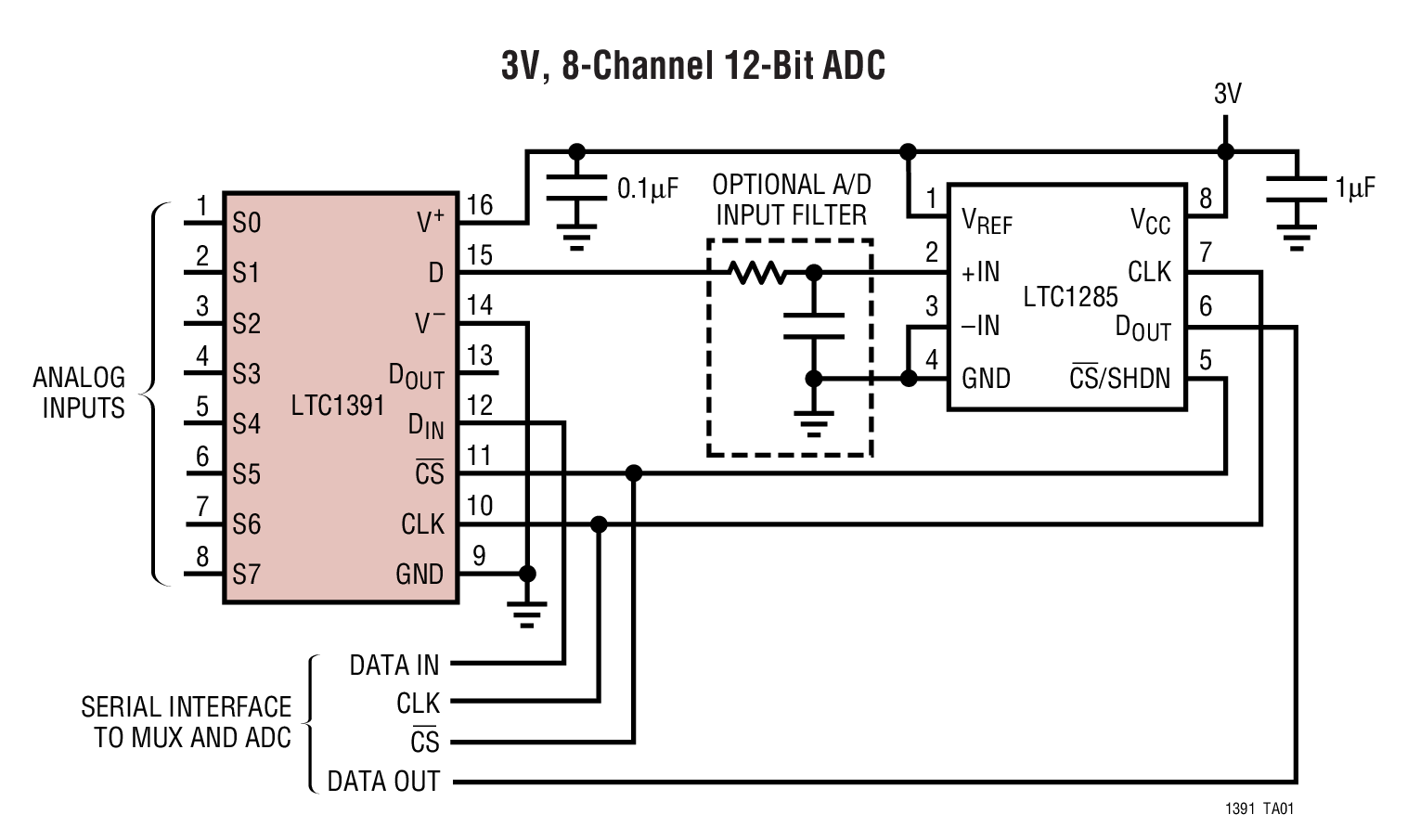

LTC^®1391 是一款高性能 CMOS 8:1 模拟多路复用器。该器件具有一个串行数字接口，允许以菊链的方式将多个 LTC1391 连接在一起，因而在使用单个数字端口的情况下增加了可用 MUX 通道的数目。

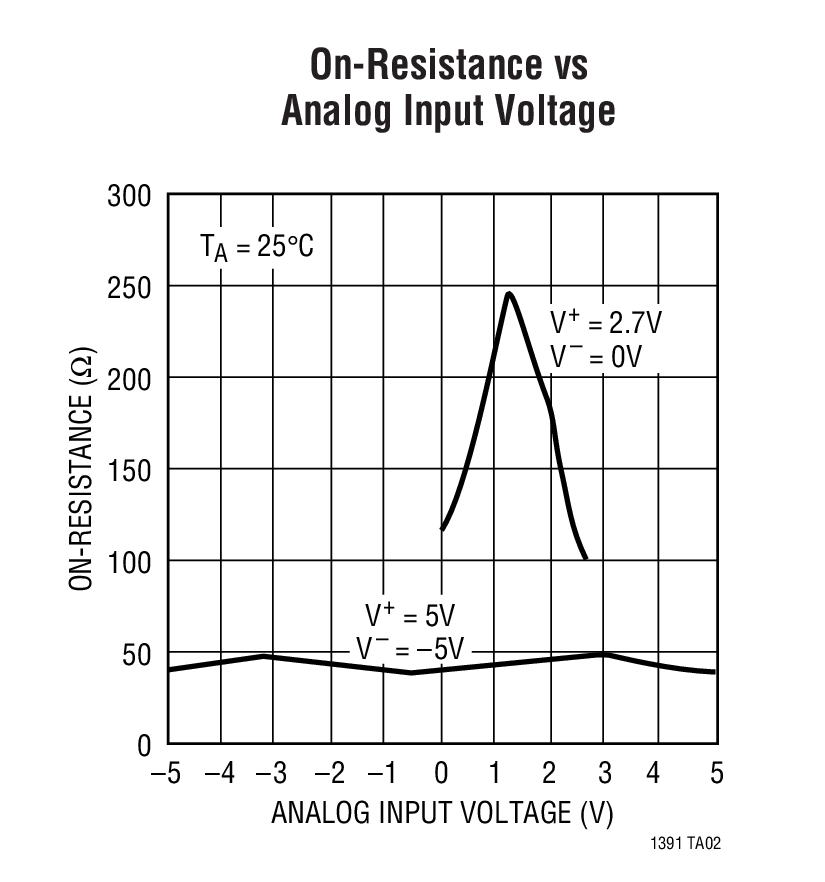

LTC1391 具有一个 45Ω 的典型 R_ON、50pA 的典型开关漏电流和得到保证的“先断后连”操作能力。电荷注入为 ±10pC (最大值)。当采用单电源或双电源供电运作时，所有的数字输入均可兼容 TTL 和 CMOS。输入能够承受 100mA 的故障电流。

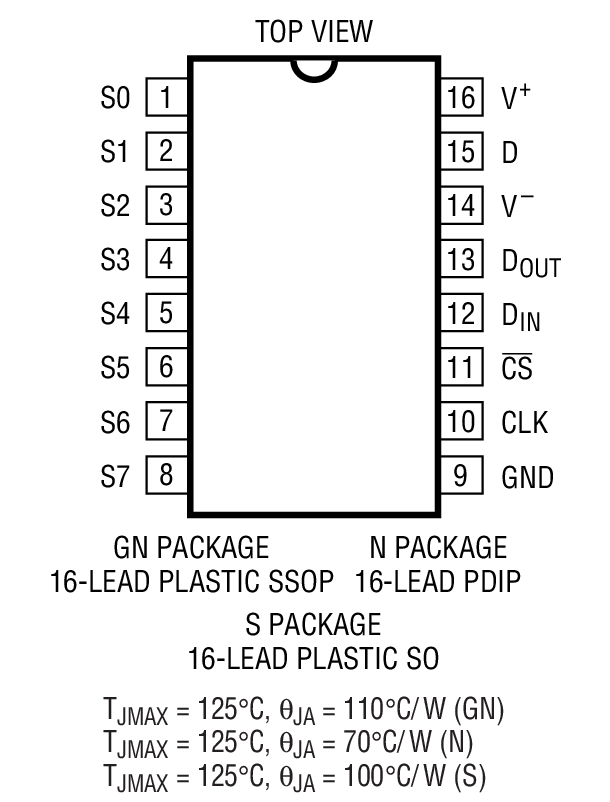

LTC1391 可提供 16 引脚 PDIP 封装、SSOP 封装和窄体 SO 封装。对于需要双向串行数据传输的应用，请参见 LTC1390 的数据手册

应用

• 数据采集系统
• 通信系统
• 信号多路复用 / 多路分工
