ADI亚德诺 ADG407 产品介绍

2026-03-09 0次

特性

最大额定电源电压：44 V
模拟信号范围：V_SS 至V_DD

低导通电阻：80 Ω（最大值）
低功耗
快速开关
接通时间：< 160 ns
断开时间：< 150 ns

产品详情和应用

新设计可考虑使用ADG1407

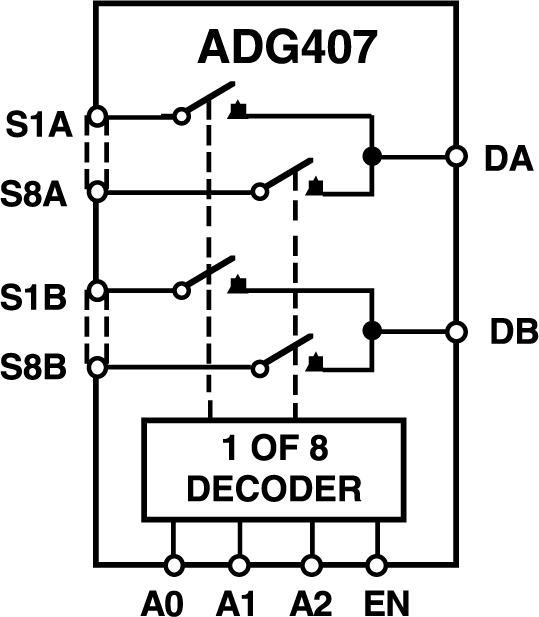

ADG406、ADG407和ADG426均为单芯片CMOS模拟多路复用器。ADG406和ADG426根据4位二进制地址线A0、A1、A2和A3所确定的地址，将16路输入之一切换至公共输出。ADG426具有片内地址和控制锁存器，有利于与微处理器实现接口。ADG407根据3位二进制地址线A0、A1和A2所确定的地址，将8路差分输入之一切换至公共差分输出。所有器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

ADG406/ADG407/ADG426均采用增强型LC²MOS工艺设计，具有低功耗、高开关速度和低导通电阻特性，因而适合高速数据采集系统和音频信号开关应用。低功耗特性则适合电池供电系统。接通时，各通道在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。通道均采用先开后合式开关，防止开关通道时发生瞬时短路。设计本身具有低电荷注入特性，当开关数字输入时，可实现较小的瞬变。
