特性

• 低导通电阻(R_ON)，最大值60Ω（典型值33Ω）
• 通道间R_ON匹配 < 2Ω
• R_ON平坦度 < 6Ω（最大值）
• 保证电荷注入 < 5pC
• 单电源供电（+2.7V至+16V）
• 低功耗 < 5µW
• 整个温度范围内具有较低漏电流 < 2.5nA（+85°C时）
• 快速切换：t_ON < 150ns，t_OFF < 100ns
• 保证先开后合式开关动作（仅限MAX325）
• TTL/CMOS逻辑兼容

产品详情和应用

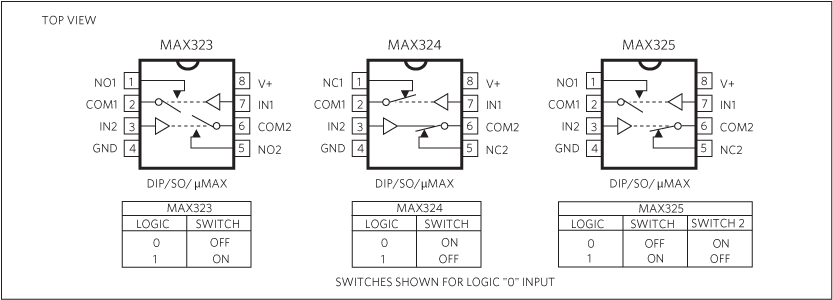

MAX323/MAX324/MAX325均为精密、双路、SPST模拟开关。这些器件都采用+2.7V至+16V单电源供电。MAX323具有两个常开(NO)开关，MAX324具有两个常闭(NC)开关。MAX325具有一个NO和一个NC开关。这些器件功耗低(5µW)，非常适合电池供电设备。这些开关具有较低漏电流（最大值100pA）和快速开关速度（t_ON最大值 = 150ns，t_OFF最大值 = 100ns）。

当采用5V电源供电时，MAX323系列的通道间匹配最大值为2Ω，最大导通电阻为60Ω，最大R_ON平坦度为6Ω。

根据方法3015.7，这些开关还提供最大5pC电荷注入和最小2000V ESD。

对于采用双电源供电的等效器件，请参阅MAX320/MAX321/MAX322数据手册。有关MAX320系列的四通道版本，请参阅MAX391/MAX392/MAX393数据手册。

应用

• +3V、+5V DAC与ADC
• 音频与视频开关
• 电池供电应用
• 通信系统
• 引导与控制系统
• 平面显示器
• 军用无线装置
• PBX、PABX
• 采样保持电路
• 测试设备
