特性

• 切换数据与音频信号
• 低R_ON (0.5Ω典型值)的音频开关
• 0.1Ω (典型值)通道间匹配度
• 0.2Ω (典型值)导通电阻平坦度
• 0.035% (典型值) THD
• 针对非轨至轨控制逻辑输入(MAX4754A/MAX4756A)时，具有改善的电源电流
• 电源范围：+1.8V至+5.5V
• 可处理满摆幅信号
• 16焊球UCSP (2mm x 2mm)封装

产品详情和应用

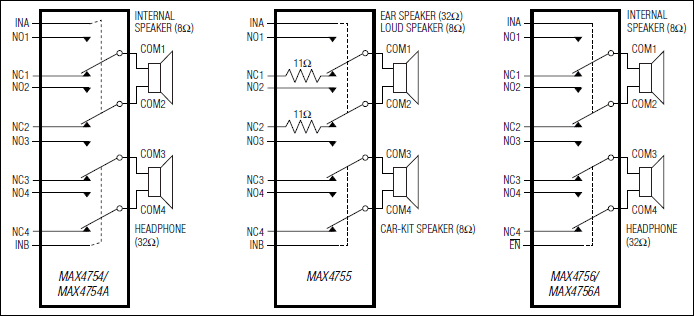

MAX4754/MAX4754A/MAX4755/MAX4756/MAX4756A是低导通电阻模拟开关，工作在+1.8V至+5.5V单电源。MAX4754/MAX4754A和MAX4755是双路、双刀双掷(DPDT)开关。MAX4756/MAX4756A是四路、单刀双掷(SPDT)开关。这些器件可以配置用来切换音频或数据信号。

MAX4754/MAX4754A为音频信号通路提供4个0.5Ω的SPDT开关，并有两个逻辑控制输入。MAX4755有4个0.5Ω的SPDT开关(两个开关在常闭端具有额外的11Ω串联电阻)。用户可以将8Ω扬声器当作32Ω负载(耳机扬声器)驱动。MAX4756/MAX4756A有4个0.5Ω SPDT开关，这些开关由一个逻辑控制输入端控制，使能引脚(/EN)可以禁用这些开关。

MAX4754/MAX4754A/MAX4755/MAX4756/MAX4756A提供节省空间的16引脚、薄型QFN封装和微型、16焊球、2mm x 2mm晶片级封装(UCSP™)。

应用

• 音频信号切换
• 蜂窝电话
• 笔记本电脑
• PDA/手持式设备
• 扬声器-耳机开关
