特性

• 快速开关时间
  • 12ns t_ON，10ns t_OFF
• 与行业标准74HC4066/MAX4610引脚兼容
• 保证导通电阻
  • 最大10Ω（+5V电源）
  • 最大20Ω（+3V电源）
• 保证通道间匹配（1Ω，最大值）
• 信号范围内保证平坦度：1Ω（最大值）
• 整个温度范围内关断漏电流< 6nA (T_A = +85°C)
• 轨到轨^®信号处理
• TTL/CMOS逻辑兼容

产品详情和应用

MAX4614/MAX4615/MAX4616四路、低压、高速、单刀单掷(SPST)模拟开关与行业标准74HC4066/MAX4610模拟开关引脚兼容。提供最大1Ω的开关间导通电阻（最大10Ω）匹配，在指定信号范围内保持平坦（最大1Ω）。每个开关可处理V+至GND模拟信号电平。T_A = +25°C时最大关断漏电流仅1nA，T_A = +85°C时为6nA。

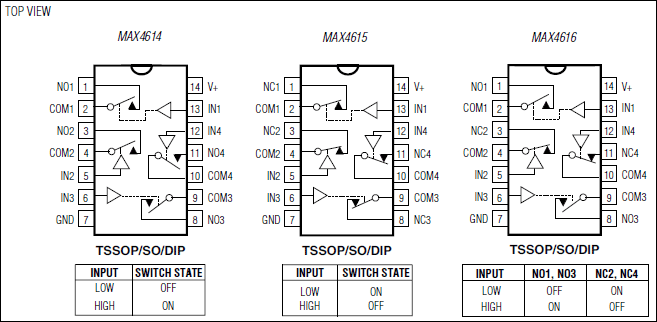

MAX4614具有四个常开(NO)开关，MAX4615具有四个常闭(NC)开关。MAX4616具有两个NO开关和两个NC开关。这些CMOS开关采用+2V至+5.5V单电源供电。所有数字输入的逻辑阈值为+0.8V和+2.4V，确保采用+5V单电源时TTL/CMOS逻辑兼容。

应用

• 音频/视频信号切换
• 电池供电应用
• 通信系统
• 低电压数据采集
• 采样保持电路
