特性

• 与74HC4351/74HC4352/74HC4353引脚兼容
• ±2.0V至±6V双电源供电
• +2.0V至+12V单电源供电
• 75Ω信号路径，采用±5V电源
• 150Ω信号路径，采用+5V电源
• 轨到轨信号处理
• ±4.5V时t_ON和t_OFF = 150ns和120ns
• 功耗< 1µW
• > 2kV ESD保护（方法3015.7）
• TTL/CMOS兼容型输入
• 小型20引脚SSOP/SO/DIP封装

产品详情和应用

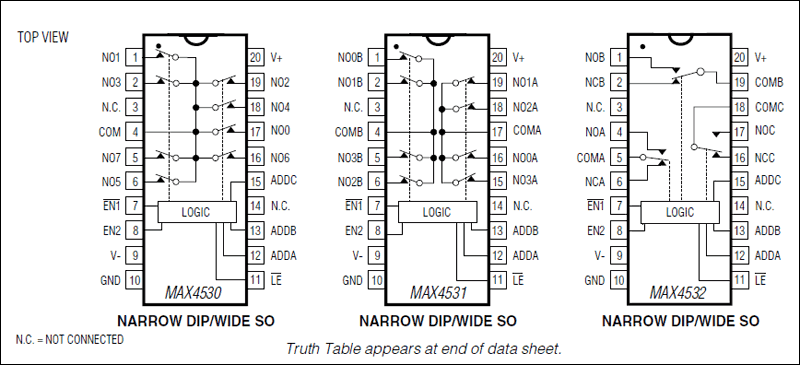

MAX4530/MAX4531/MAX4532均为低压、CMOS模拟IC，配置为一个8通道多路复用器(MAX4530)、两个4通道多路复用器(MAX4531)和三个单刀双掷开关(MAX4532)。这些器件与行业标准74HC4351/74HC4352/74HC4353引脚兼容。所有器件都有两个互补的开关使能输入和地址锁存功能。

MAX4530/MAX4531/MAX4532采用+2V至+12V单电源或±2V至±6V双电源供电。开关间导通电阻（最大150Ω）匹配至8Ω（最大值）。每个开关都可以处理轨到轨模拟信号。T_A = +25°C时关断漏电流仅为1nA，T_A = +85°C时为50nA。

所有数字输入的逻辑阈值为0.8V和2.4V，确保采用±5V电源或+5V单电源供电时TTL和CMOS逻辑兼容。

应用

• 音频信号路由
• 自动测试设备(ATE)
• 航空电子
• 电池供电应用
• 数据采集
• 网络
• 测试设备
