ADI亚德诺 ADG1736 产品介绍

2026-03-09 0次

特性

±1.08V 至 ±2.75V 双电源
+1.08V 至 +5.5V 单电源
低导通电阻 2.4Ω
16 引脚，2mm × 2mm LGA
1.8V 和 3V JEDEC 兼容逻辑

完全额定电压为 +5V、+3.3V、+1.8V 和 ±2.5V
轨到轨信号范围
工作温度范围：−40 °C 至 +125 °C

产品详情和应用

ADG1736 是一款模拟多路复用器，包含两个可独立选择的单刀双掷 (SPDT) 开关，采用 +1.08V 至 + 5.5V 的低压单电源范围或 ±1.08V 至 ±2.75V 的低压双电源范围工作。EN 输入用于禁用所有开关。

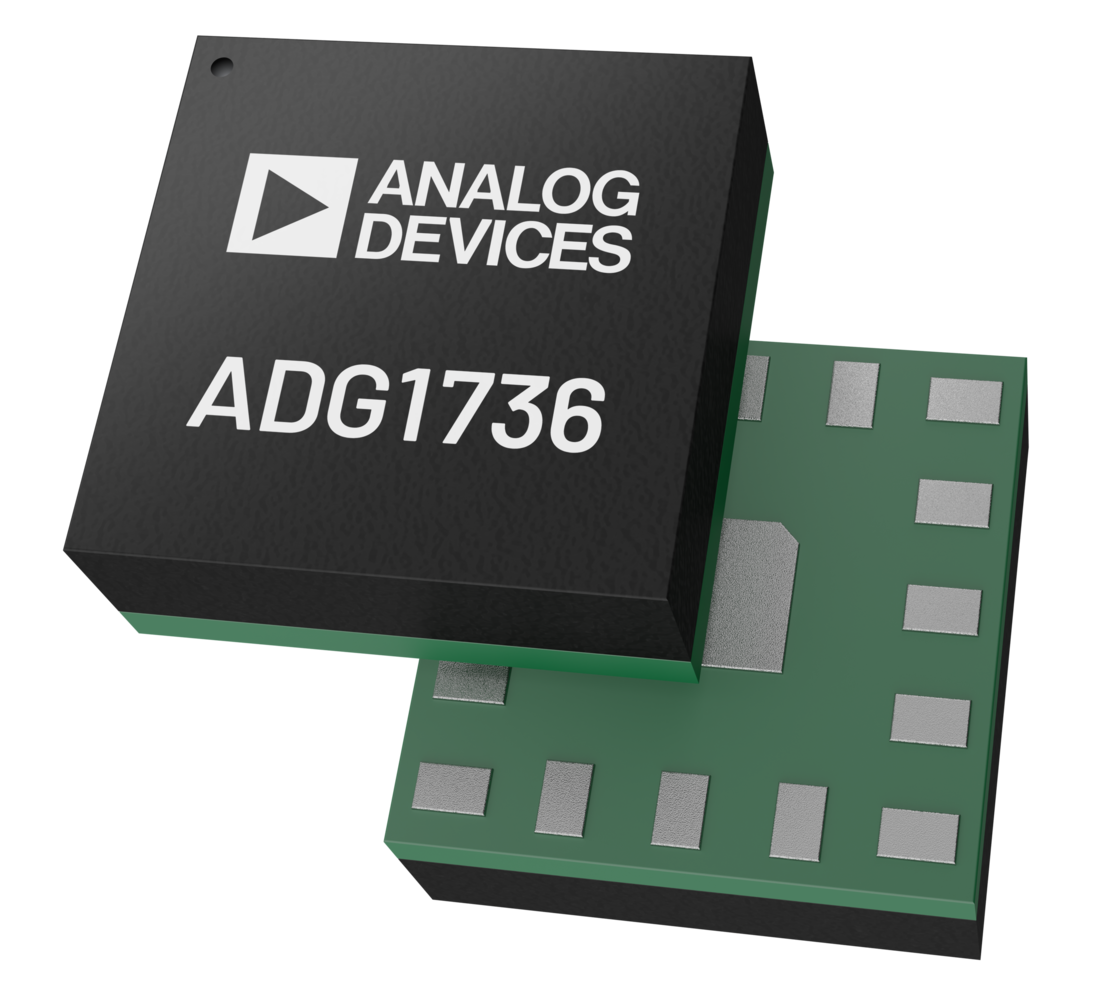

ADG1736 设计尺寸小巧，但不影响性能。2mm × 2mm 平面网格阵列封装 (LGA) 封装非常适合需要考虑面积的各种应用。

ADG1736 具有仅为 2.4Ω 的低导通电阻和轨到轨输入信号范围。每个开关在打开时在两个方向上的导电性能都一样好。数字控制输入符合 1.8V 和 3V JEDEC 标准，可轻松与微控制器和现场可编程门阵列 (FPGA) 一起使用。

应用

自动测试设备
数据采集系统
医疗器械
FPGA 和微控制器系统
音频和视频信号路由
通信系统
继电器替代方案
