ADI亚德诺 ADG613 产品介绍

2026-03-09 0次

特性

1 pC电荷注入
±2.7 V至±5.5 V双电源供电
+2.7 V至+5.5 V单电源供电
汽车应用温度范围：–40°C至+125°C
泄漏电流：100 pA（最大值，25°C）
导通电阻：85 Ω
轨到轨开关工作
快速开关时间
16引脚TSSOP和SOIC封装
典型功耗：<0.1 μW
TTL-/CMOS-兼容型输入

ADG613-EP支持防务和航空航天应用（AQEC标准）

下载ADG613-EP数据手册
军用温度范围：-55°C至+125°C
受控制造基线
唯一封装/测试厂
唯一制造厂
增强型产品变更通知
认证数据可应要求提供
V62/16617 DSCC图纸号

产品详情和应用

ADG613-EP是一款单芯片CMOS器件，内置四个独立可选的开关。此开关在整个输入信号范围内具有1 pC的超低电荷注入，25°C时的典型漏电流为0.01 nA。

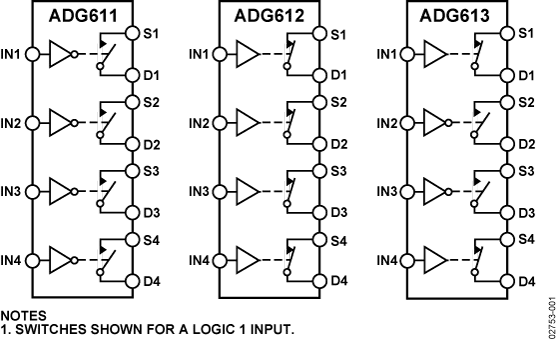

额定电源电压为±5 V、+5 V和3 V。它内置四个独立的单刀单掷(SPST)开关。ADG613-EP内置具有数字控制逻辑的两个开关，逻辑低电平时导通；另有两个开关则采用反相逻辑。

当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG613-EP为先开后合式开关。

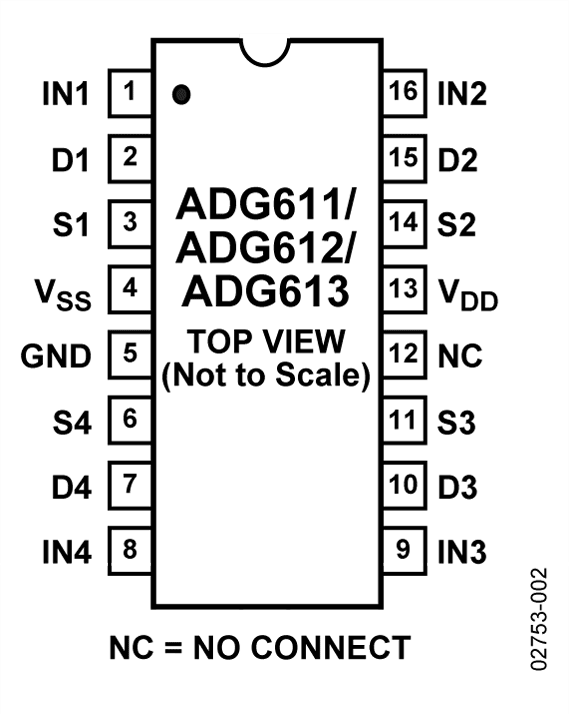

ADG613-EP采用小型16引脚TSSOP封装。

此外，ADG613-EP器件还兼容TTL。

产品聚焦

超低电荷注入（典型值1 pC）
±2.7 V至±5.5 V双电源或+2.7 V至+5.5 V单电源供电。
汽车应用温度范围：−55°C至+125°C。
16引脚小型TSSOP封装。

应用

自动测试设备
数据采集系统
电池供电系统
通信系统
采样保持系统
音频信号路由
继电器替代方案
航空电子
