ADI亚德诺 ADG619 产品介绍
2026-03-09
0次
特性
- 导通电阻:6.6 Ω(最大值)
- 导通电阻平坦度:0.8 Ω(最大值)
- 单电源:2.7 V至5.5 V
- 双电源:±2.7 V至±5.5 V
- 轨到轨工作
- 8引脚SOT-23、8引脚MSOP
- 典型功耗:<0.1 μW
- TTL/CMOS兼容型输入
ADG619-EP支持防务与航空航天应用(AQEC标准)
- 下载ADG619-EP数据手册(pdf文件)
- 军用温度范围:
-55°C至+125°C - 受控制造基线
- 唯一封装和测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/11608 DSCC图纸号
产品详情和应用

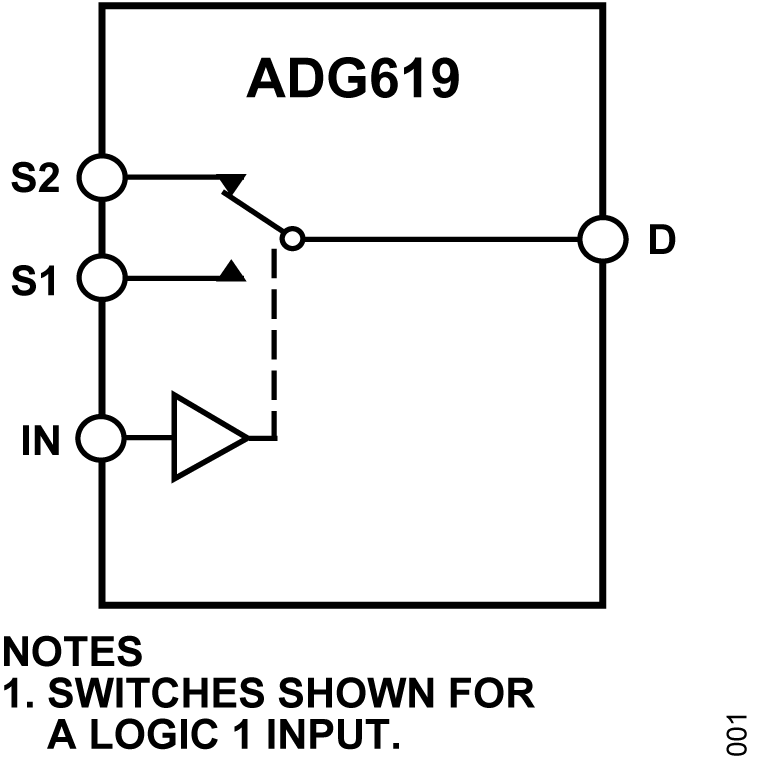

ADG619为单芯片CMOS单刀双掷(SPDT)开关。接通时,各开关在两个方向的导电性能相同。
ADG619具有4 Ω的低导通电阻,通道间导通电阻匹配为0.7 Ω。此外还具有低功耗和高开关速度特性。
ADG619为先开后合式,从而可防止开关通道时发生瞬时短路。

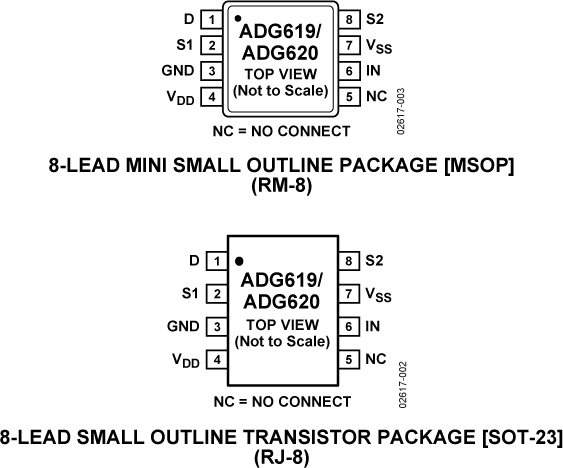

ADG619提供8引脚SOT-23和8引脚MSOP两种封装。
ADG619-EP支持防务和航空航天应用(AQEC标准)
产品聚焦
- 低导通电阻(RON):4 Ω(典型值)。
- ±2.7 V至±5.5 V双电源或2.7 V至5.5 V单电源。
- 低功耗。
- 快速 tON/tOFF。
- 小型、8引脚SOT-23和8引脚MSOP封装。
- 自动测试设备
- 电源路由
- 通信系统
- 数据采集系统
- 采样保持系统
- 航空电子继电器替代方案
- 电池供电系统
