特性

• 采用SOT23-5封装
• +2V至+12V单电源供电
• 导通电阻符合规格：
  • 20Ω，采用+5V电源
  • 10Ω，采用+12V电源
• 支持低关断漏电流：
  • +25°C时为1nA
  • +85°C时为20nA
• 支持低导通漏电流：
  • +25°C时为2nA
  • +85°C时为40nA
• 低电荷注入：10pC
• 快速切换：t_ON = 150ns，t_OFF = 100ns
• 先开后合操作：+5V时 t_ON > t_OFF
• TTL/CMOS逻辑兼容，采用+5V电源

产品详情和应用

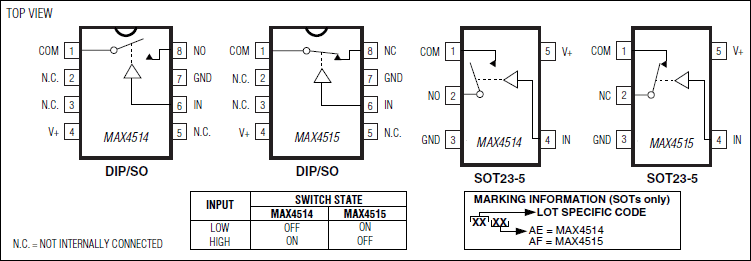

MAX4514/MAX4515均为单刀单掷(SPST)、CMOS、低压、单电源模拟开关，开关导通电阻非常低。MAX4514为常开(NO)式。MAX4515为常闭(NC)式。

这些CMOS开关可以采用+2V至+12V之间的单电源连续工作。每个开关均可处理轨到轨模拟信号。+25°C时的最大关断漏电流仅为1nA，+85°C时为20nA。

所有数字输入的逻辑阈值为0.8V至2.4V，确保采用+5V电源时TTL/CMOS逻辑兼容。

对于采用双电源供电的引脚兼容器件，请参见MAX4516/MAX4517。

应用

• 音频/视频信号路由
• 电池供电应用
• 手机
• 通信系统
• 低压数据采集
• 调制解调器
• PCMCIA卡
