特性

• 采用5引脚SC70和6引脚µDFN封装
• 最大导通电阻：10Ω
• 最大导通电阻平坦度：1.5Ω
• 快速开关
  • t_ON = 35ns（最大值）
  • t_OFF = 40ns（最大值）
• 提供电荷注入：5pC（最大值）
• +2.0V至+5.5V单电源供电
• +25°C时-3dB带宽为300MHz
• TTL/CMOS逻辑兼容
• 1MHz时关断隔离度：-80dB
• 关断漏电流：0.5nA（最大值）
• 总谐波失真(THD)：0.05%

产品详情和应用

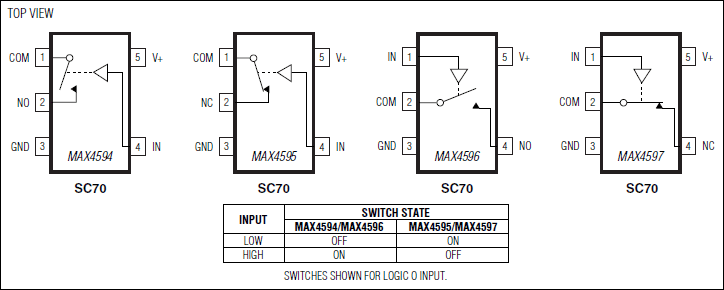

MAX4594–MAX4597单刀/单掷(SPST)模拟开关采用+2.0V至+5.5V单电源供电。MAX4594/MAX4596开关为常开(NO)式，MAX4595/MAX4597开关为常闭(NC)式。MAX4596/MAX4597引脚排列针对现有的超高SC70封装关断隔离度进行了优化。

当采用+5V电源供电时，这些开关的最大导通电阻(R_ON)为10Ω，在模拟信号范围内的最大R_ON平坦度为1.5Ω。MAX4594–MAX4597提供0.5nA的低漏电流和小于40ns的快速开关时间。它们采用超小型5引脚SC70和6引脚µDFN封装。

应用

• 音频/视频信号路由
• 电池供电设备
• 手机
• 通信电路
• DSL调制解调器
• PCMCIA卡
