特性

• 行业标准DG417/DG418/DG419的直接升级产品
• 改进了通道间R_DS(ON)匹配（最大值：3Ω，仅限DG419）
• 信号范围内确保R_FLAT(ON)（最大值：4Ω）
• 改进了电荷注入（最大值：10pC）
• 改进了整个温度范围内的关断漏电流（+85°C时< 5nA）
• 承受静电放电（最低2000V）（方法3015.7）

• 低R_DS(ON)（最大值：35Ω）
• 单电源供电：+10V至+30V
• 双极性电源供电：±4.5V至±20V
• 低功耗：35µW（最大值）
• 轨到轨信号处理
• TTL/CMOS逻辑兼容

产品详情和应用

Maxim重新设计的DG417/DG418/DG419精密CMOS单片模拟开关现在确保开关间导通电阻匹配（最大值：3Ω），并确保信号范围内的导通电阻平坦度（最大值：4Ω）。这些开关在两个方向上的导电性能相同，可确保低电荷注入、低功耗以及最低2000V的ESD耐受性能（方法3015.7）。新设计在整个温度范围内提供低关断漏电流（+85°C时小于5nA）。

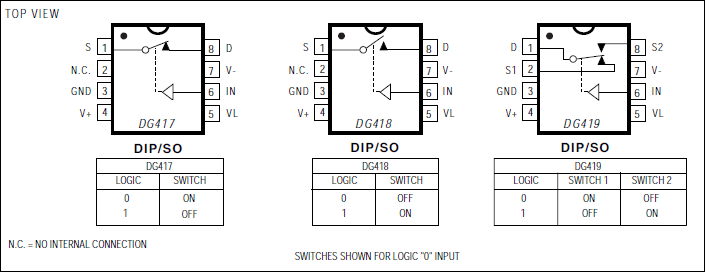

DG417/DG418均为单刀单掷(SPST)开关。DG417为常闭式，DG418为常开式。DG419为单刀双掷(SPDT)，具有1个常闭开关和1个常开开关。tON的开关时间小于175ns（最大值），tOFF的开关时间小于145ns（最大值）。采用+10V至+30V单电源或±4.5V至±20V双极性电源供电。改进版DG417/DG418/DG419采用44V硅栅工艺制造。

应用

• 音频信号切换
• 电池供电应用
• 通信系统
• 传真机
• 引导与控制系统
• 军用无线装置
• 调制解调器
• PBX、PABX
• 采样保持电路
• 测试设备
