特性

• 切换数据与音频信号
• 低导通电阻(0.5Ω)的音频开关
• 0.2Ω导通电阻平坦度
• 0.1Ω通道间匹配度
• 低电容(25pF)数据开关(MAX4759)
• 0.2ns偏差(MAX4759)
• 0.03% THD
• 电源范围：+1.8V至+5.5V
• 可处理满摆幅信号
• 微型、36焊球UCSP (3mm x 3mm)封装
• 36引脚、薄型QFN (6mm x 6mm)封装

产品详情和应用

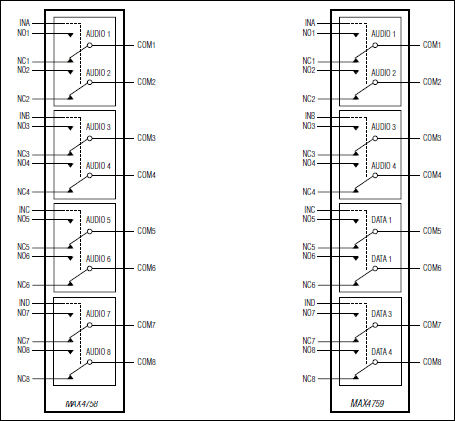

MAX4758/MAX4759四路、双刀/双掷(DPDT)模拟开关工作在+1.8V至+5.5V单电源。这些开关为音频切换提供0.5Ω的低导通电阻，为数据切换提供25pF的低电容。

MAX4758具有8个导通电阻为0.5Ω的用于切换音频信号的开关。MAX4759具有4个导通电阻为0.5Ω的用于切换音频信号的开关以及4个电容为25pF的用于切换数据信号的开关。MAX4758/MAX4759有4个逻辑输入，可以成对控制开关。

MAX4758/MAX4759提供小尺寸、36引脚、薄型QFN封装(6mm x 6mm)与36焊球晶片级封装(UCSP™) (3mm x 3mm)。

应用

• 音频信号切换
• 蜂窝电话
• 笔记本电脑
• PDA/手持式设备
• 扬声器-耳机开关
• USB信号切换
