特性

• +1.8V至+5.5V单电源供电
• 轨到轨模拟信号范围
• R_ON 符合规格
  • 4Ω（最大值，+5V电源）
  • 8Ω（最大值，+3V电源）
• +1.8V电源供电
  • 整个温度范围内R_ON为30Ω（典型值）
  • t_ON：18ns（典型值），t_OFF：12ns（典型值）
• 确保R_ON平坦度：1Ω（+5V电源）
• 确保通道间R_ON匹配
  • 0.6Ω（+5V电源）
• 在整个温度范围内具有低漏电流(<0.35nA)
• 出色的交流特性
  • 低串扰：1MHz时为-97dB
  • 高关断隔离度：1MHz时为-80dB
  • 总谐波失真：0.018%
• 低功耗：< 0.01µW

产品详情和应用

MAX4641/MAX4642/MAX4643均为单片、双通道、单刀/单掷(SPST)开关，可采用+1.8V至+5.5V的单电源供电。MAX4641/MAX4642/MAX4643在整个模拟信号范围内提供4Ω低导通电阻(R_ON)，通道间R_ON匹配至0.6Ω，R_ON平坦度为1Ω。这些器件提供小于20ns的快速开关时间，同时静态功耗小于0.01µW。

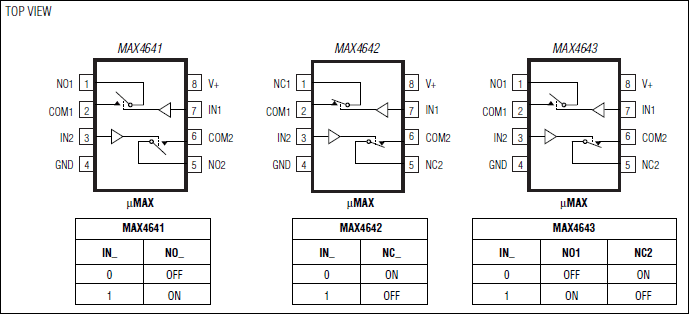

MAX4641具有两个常开(NO)开关，MAX4642具有两个常闭(NC)开关。MAX4643具有一个NO开关和一个NC开关。所有三款器件在整个温度范围内都具有0.35nA的低漏电流。MAX4641/MAX4642/MAX4643采用小型8引脚µMAX^®和8引脚QFN封装。

应用

• 音频/视频信号路由
• 电池供电应用
• 通信系统
• 低压数据采集
• 采样保持电路
