特性

• 下载ADG798-KGD数据手册。还提供已知良好的器件并完全保证达到数据手册规格性能。
• 可在极端高温下工作
• 额定温度范围
• -55°C至+210°C（16引脚FLATPACK封装）
• -55°C至+175°C（16引脚TSSOP封装）
• 3.0 V至5.5 V单电源供电
• ±2.5 V双电源
• 导通电阻：10 Ω（最大值）
• 导通电阻平坦度：2 Ω（最大值）
• 开关时间：12 ns
• 单通道8:1多路复用器
• 低功耗
• TTL/CMOS兼容型输入

产品详情和应用

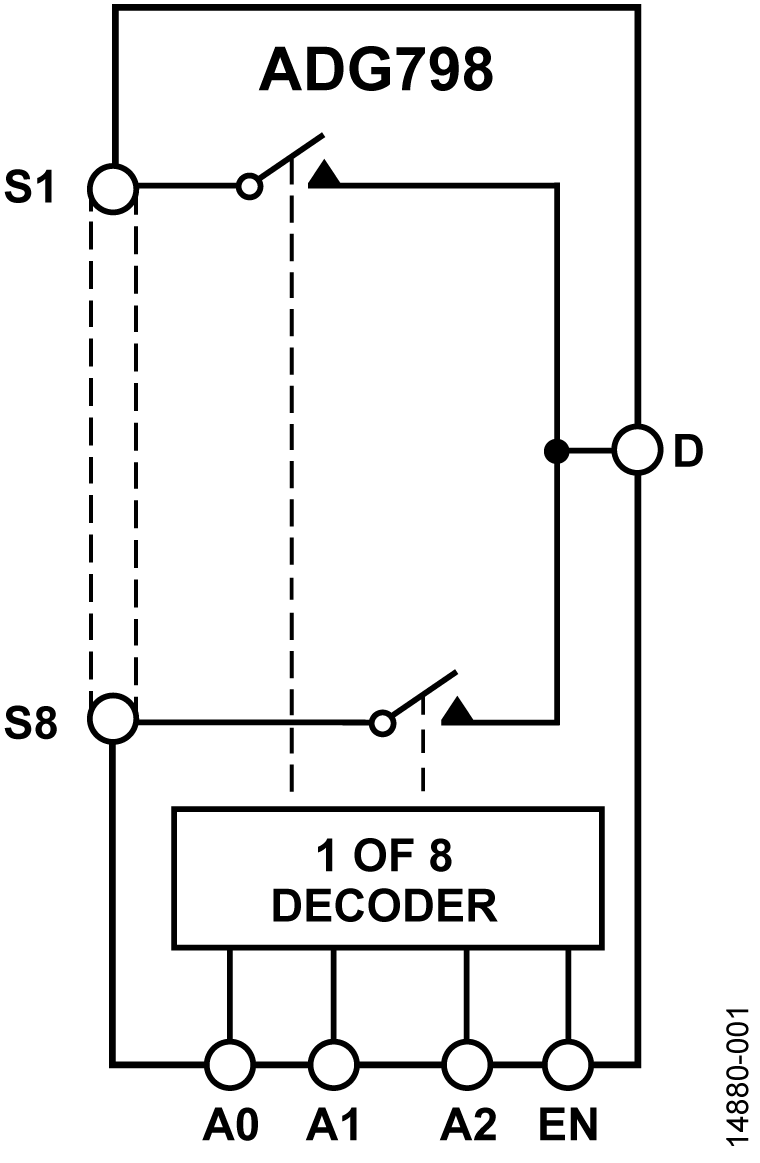

ADG798是一款低电压、CMOS、模拟多路复用器，设计用于在高达210°C的极高温度下工作。根据3位二进制地址线A0、A1和A2所确定的地址，ADG798将八路输入（S1至S8）之一切换至公共输出D。该器件提供EN输入，用来使能或禁用器件。器件禁用时，所有通道均关断。

ADG798具有低功耗特性和3.3 V至5.5 V的工作电源范围。通道均采用先开后合式开关，防止切换通道时发生瞬时短路。这些开关采用先进的亚微米工艺设计，具有低功耗、高开关速度和极低导通电阻特性。

最大导通电阻(RON)为10 Ω，开关之间严格匹配，并且在整个信号范围内，导通电阻曲线非常平坦ADG798可用作多路复用器或解复用器，具有出色的性能，输入信号范围可扩展至电源电压范围。

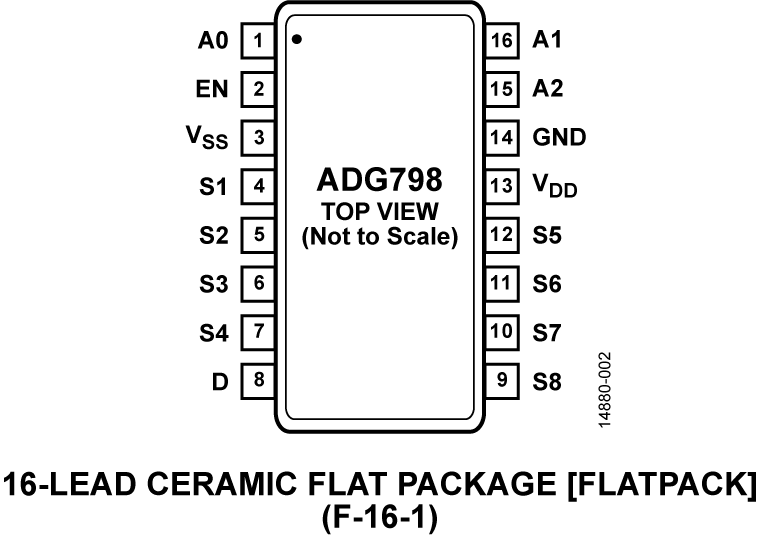

这种多路复用器采用16引脚陶瓷扁平封装(FLATPACK)和带反向形成的翼形引脚的16引脚陶瓷扁平封装(FLATPACK_RF)。两种封装的工作温度范围为−55°C至+210°C，它们均针对极端温度下的稳定性而设计，在最大额定温度下可连续工作1000小时。

ADG798属于ADI公司不断扩展的高温认证产品系列，如需了解ADI所有的高温产品选型表及相关认证数据，请访问https://www.analog.com/hightemp。

产品聚焦

1. 单/双电源供电。
   ADG798的额定电源电压为3.3 V和5 V（单电源轨）和±2.5 V（双电源轨）。
2. 低导通电阻R_ON。
   ADG798的R_ON在210°C时为5 Ω（额定值）。
3. 低功耗。
   ADG798的额定功耗小于0.01 μW。
4. 保证先开后合式开关动作。

1. 井下钻探和仪器仪表
2. 航空电子
3. 重工业
4. 高温环境
