特性

• R_ON 符合规格
  • 3.5Ω（+5V或±2.5V电源）
  • 6Ω（+3V电源）
• 确保通道间R_ON匹配：0.4Ω
• 信号范围内确保1Ω RON平坦度
• 支持较低漏电流
  • +25°C时为0.25nA
  开关时间：t_ON = 18ns，t_OFF = 7ns
• +1.8V至+5.5V单电源供电
• ±2.5V双电源供电
• 轨到轨信号处理
• TTL/CMOS逻辑兼容
• 串扰： -80dB (1MHz)
• 关断隔离： -60dB (10MHz)

产品详情和应用

MAX4638/MAX4639为单通道8:1和双通道4:1 CMOS模拟多路复用器/解复用器。每个多路复用器均采用+1.8V至+5V单电源或±2.5V双电源供电。这些器件在采用+5V单电源供电时的导通电阻(R_ON)为3.5Ω，并具有-75dB关断隔离，从输出到每个关断通道的串扰为-85dB。开关时间为18ns t_ON和7ns t_OFF。它们具有-3dB 85MHz带宽，+25°C时的漏电流为0.25nA。

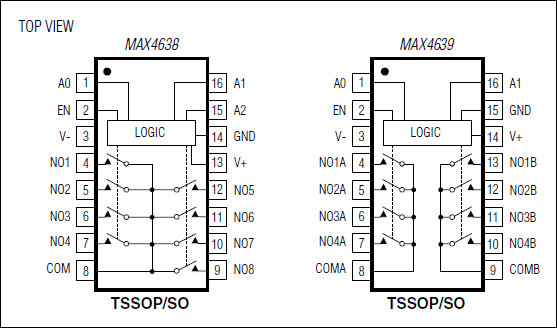

MAX4638/MAX4639的工作范围为+1.8V至+5.5V，非常适合电池供电的便携式仪器。所有通道均确保先开后合式开关动作。这些器件提供双向操作，可以处理轨到轨模拟信号。所有控制输入均兼容TTL/CMOS逻辑。解码采用标准BCD格式，并提供使能输入以简化器件级联。这些器件采用小型16引脚薄型QFN、TSSOP和SO封装以及20引脚TQFN封装。

应用

• 音频/视频信号路由
• 自动测试设备(ATE)
• 电池供电设备
• 低压数据采集系统
• 医疗设备
• 继电器替代方案
