ADI亚德诺 ADG1534 产品介绍
2026-03-09
0次
特性
- 导通电阻：4.5 Ω（典型值，25°C时，采用+5 V至−8 V电源供电）
- 导通电阻平坦度：1.2 Ω（25°C时，采用+5 V至−8 V电源供电）
- 连续电流最高达346 mA
- 额定范围
- VDD = +5 V ± 10%
- VSS = −4.5 V至−8.8 V
- 无需VL电源
- 1.8 V逻辑兼容输入
- 轨到轨工作

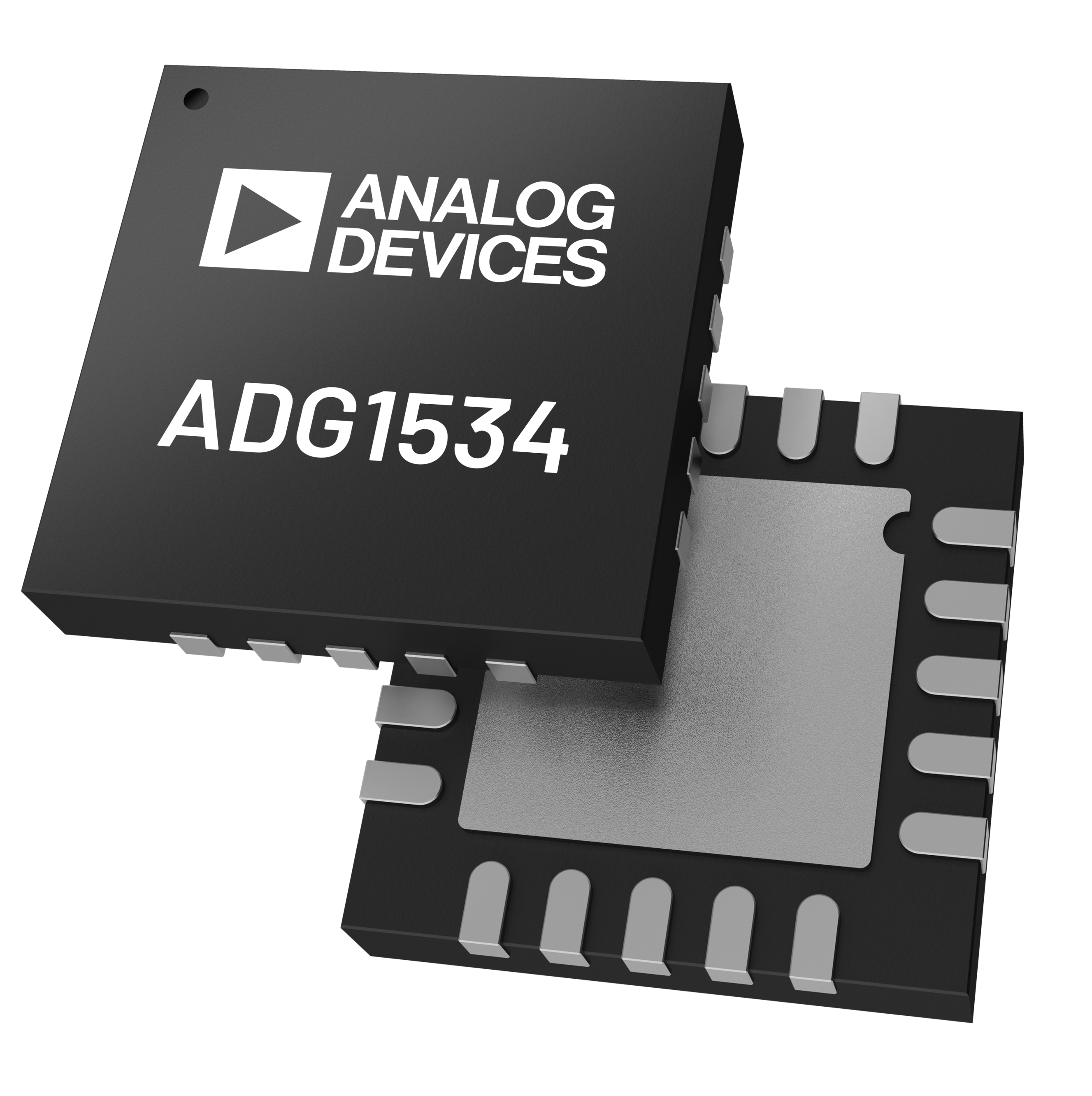

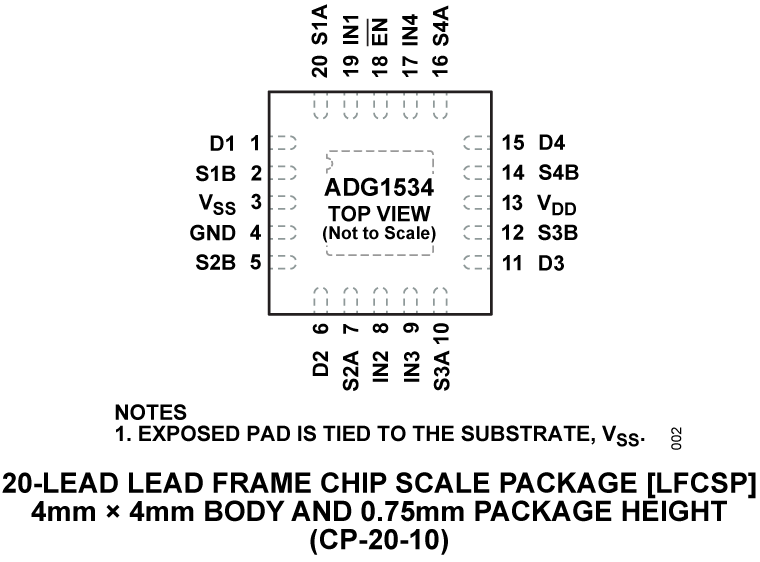

- 20引脚、4 mm × 4 mm LFCSP
产品详情和应用

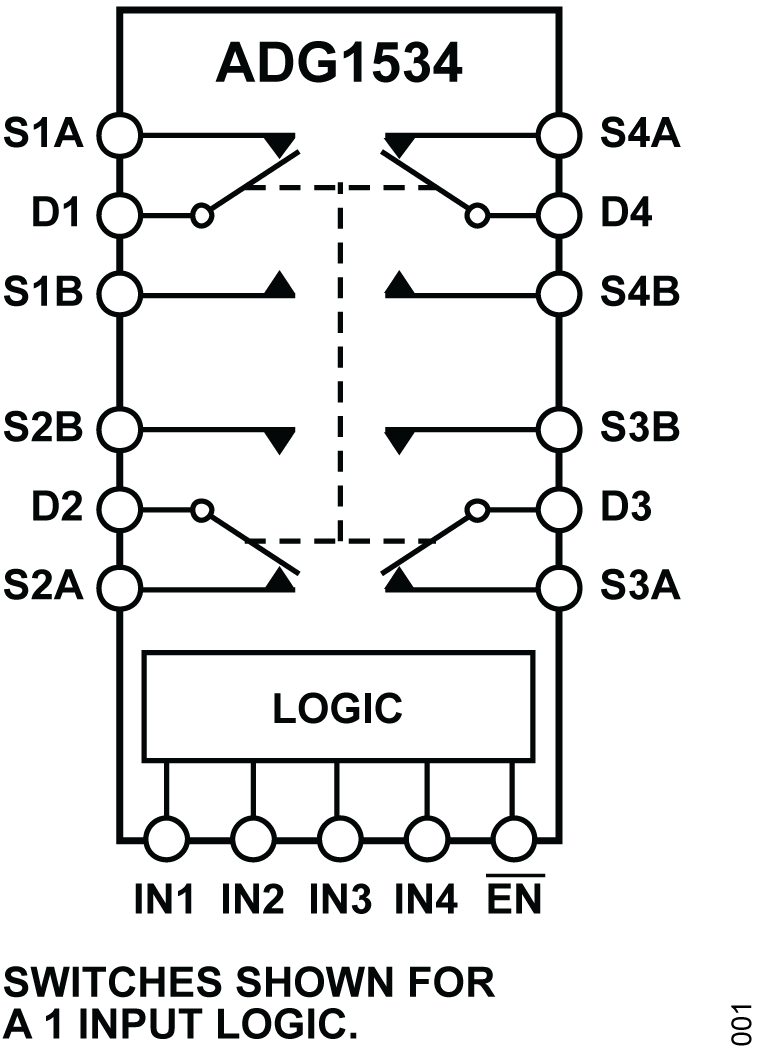

ADG1534内置四个独立的SPDT开关。ADG1534提供EN输入，用来使能或禁用器件。禁用时，所有通道均为高阻抗。数字输入INx与1.8 V逻辑兼容，适用于低压逻辑控制。
ADG1534的额定范围VDD = +5 V ± 10%和VSS = −4.5 V至−8.8 V，适合要求非对称电源的应用。这些开关具有超低导通电阻和导通电阻平坦度，对于低失真性能至关重要的数据采集和增益切换应用堪称理想解决方案。其结构可确保功耗非常低，因而该器件非常适用于便携式电池供电仪器。
当接通时，开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。
产品特色
- 整个温度范围内的最大导通电阻：8 Ω。
- 更低失真。
- 1.8 V逻辑兼容数字输入。
- 无需逻辑电源(VL)。
- 20引脚、4 mm× 4 mm LFCSP。
应用
- LDMOS功率放大器栅极驱动
- GaN功率放大器栅极驱动
- 通信系统
- 自动测试设备
- 数据采集系统
- 采样保持系统
