特性

• 6Ω驱动信号路径（±15V电源）
• 1Ω驱动信号匹配（±15V电源）
• 60Ω检测保护信号路径（±15V电源）
• 8Ω检测保护信号匹配（±15V电源）
• 轨到轨信号处理
• 先开后合式开关(MAX4556)
• t_ON和t_OFF = 275ns（±15V电源）
• 1µA低功耗
• >2kV ESD保护（方法3015.7）
• TTL/CMOS兼容型输入

产品详情和应用

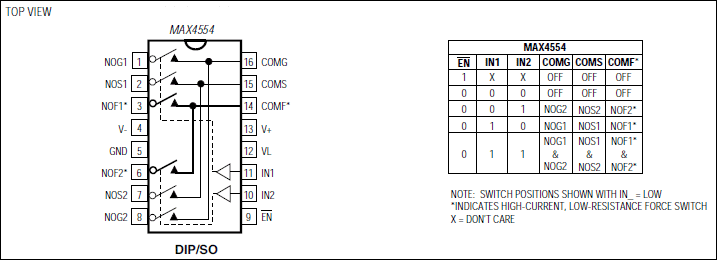

MAX4554/MAX4555/MAX4556是CMOS模拟IC，配置为驱动-检测开关，用于自动测试设备(ATE)中的开尔文检测。每个器件都包含用于驱动电流的高电流、低电阻开关，以及用于检测电压或切换保护信号的更高电阻开关。MAX4554内置两个驱动开关、两个检测开关和两个保护开关，配置为两个三刀单掷(3PST)常开(NO)开关。MAX4555内置四个独立的单刀单掷(SPST)常闭(NC)开关、两个驱动开关和两个检测开关。MAX4556内置三个独立的单刀双掷(SPDT)开关，其中一个是驱动开关，两个是检测开关。

这些器件采用+9V至+40V单电源或±4.5V至±20V双电源供电。开关间导通电阻（最大6Ω）匹配至1Ω（最大值）。每个开关都可以处理轨到轨模拟信号。+25°C时关断漏电流仅为0.25nA，+85°C时为2.5nA。MAX4554在+20V和-10V下工作时也完全符合规格。

所有数字输入的逻辑阈值为+0.8V和+2.4V，确保TTL和CMOS逻辑兼容。

应用

• 具有环回功能的ADSL
• 自动测试设备(ATE)
• 自动校准电路
• 校准器
• 精密电源
