特性

• 低导通电阻：2.5Ω（最大值）
• 确保通道间R_ON匹配（最大0.5Ω）
• 指定信号范围内确保R_ON平坦度（最大0.5Ω）
• 轨到轨信号处理
• 确保先开后合式开关动作(MAX4663)
• > 2kV ESD保护（方法3015.7）
• +4.5V至+36V单电源供电
• ±4.5V至±20V双电源供电
• TTL/CMOS兼容控制输入

产品详情和应用

MAX4661/MAX4662/MAX4663四路模拟开关具有最大2.5Ω的低导通电阻。提供最大0.5Ω的开关间导通电阻匹配，在指定信号范围内保持平坦（最大0.5Ω）。每个开关均可处理轨到轨模拟信号。T_A = +85°C时，最大关断漏电流仅5nA。这些模拟开关非常适合低失真应用，在自动测试设备或需要电流切换的应用优于机械继电器。它们的功率要求更低，占用的电路板空间更少，并且比机械继电器更可靠。

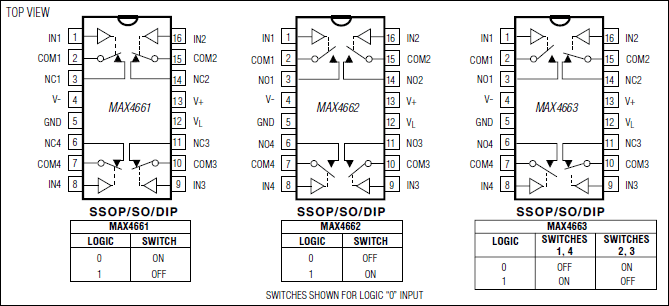

MAX4661具有四个常闭(NC)开关，MAX4662具有四个常开(NO)开关。MAX4663具有两个NC和两个NO开关，可确保先开后合式开关动作。

这些器件采用+4.5V至+36V单电源或±4.5V至±20V双电源供电。在整个电源电压范围内工作时，单独的逻辑电源引脚可确保TTL/CMOS逻辑兼容。

应用

• ADC系统
• 音频信号路由
• 航空电子
• 通信系统
• 数据采集
• PBX/PABX系统
• 舌簧继电器的替代产品
• 采样保持电路
• 测试设备
