特性

• 最大额定电源电压：44 V
• 模拟信号范围：V_SS至V_DD
• 低导通电阻：80Ω（最大值）
• 低功耗
• 快速开关
  • t_ON < 160="" />
  • t_OFF < 150="" />
• 先开后合式开关动作

产品详情和应用

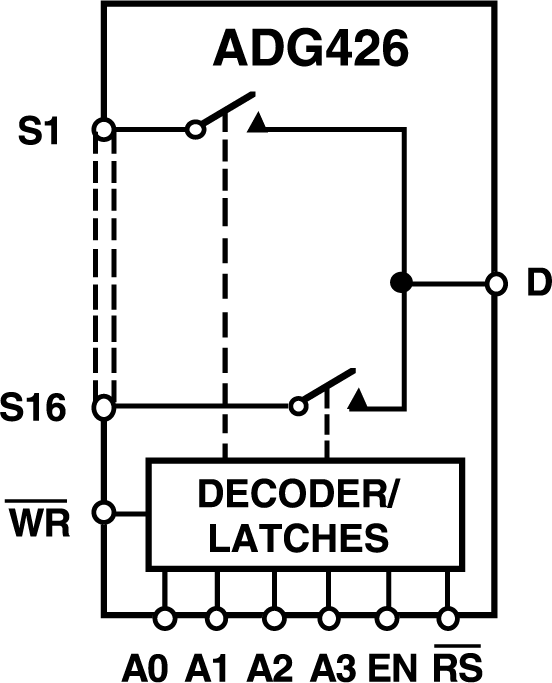

ADG406、ADG407和ADG426均为单芯片CMOS模拟多路复用器。ADG406和ADG426根据4位二进制地址线A0、A1、A2和A3所确定的地址，将16路输入之一切换至公共输出。ADG426具有片内地址和控制锁存器，有利于与微处理器实现接口。ADG407根据3位二进制地址线A0、A1和A2所确定的地址，将8路差分输入之一切换至公共差分输出。所有器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

ADG406/ADG407/ADG426均采用增强型线性兼容CMOS工艺设计，具有低功耗、高开关速度和低导通电阻特性。因而适合高速数据采集系统和音频信号开关应用。低功耗特性则适合电池供电系统。接通时，各通道在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，高至电源电压的信号电平被阻止。所有通道均采用先开后合式开关，防止通道开关时发生瞬时短路。设计本身具有低电荷注入特性，当开关数字输入时，可实现较小的瞬变。

产品聚焦

1. 扩展的信号范围。
2. ADG406/ADG407/ADG426采用增强型LC2MOS工艺制造，加大的信号范围可扩展至电源电压范围。
3. 低功耗。
4. 低导通电阻R_ON。
5. 单/双电源供电。
6. 单电源供电。
7. 对于单极性模拟信号应用，ADG406/ADG407/ADG426可以采用单轨电源供电。这些器件采用+12 V单电源供电，在单电源低至+5 V时仍保持正常工作。

应用

• 音频和视频路由
• 自动测试设备
• 数据采集系统
• 电池供电系统
• 采样保持系统
• 通信系统
• 航空电子
