特性

• 采用SOT23-5和SC70-5封装
• +2V至+12V单电源供电
• 导通电阻符合规格：+5V时250Ω
• 支持低关断漏电流
  • +25°C时为1nA
  • +85°C时为10nA
• 支持低导通漏电流
  • +25°C时为2nA
  • +85°C时为20nA
• 低电荷注入：10pC
• 快速切换：t_ON = 75ns，t_OFF = 50ns
• TTL/CMOS逻辑兼容，采用+5V电源

产品详情和应用

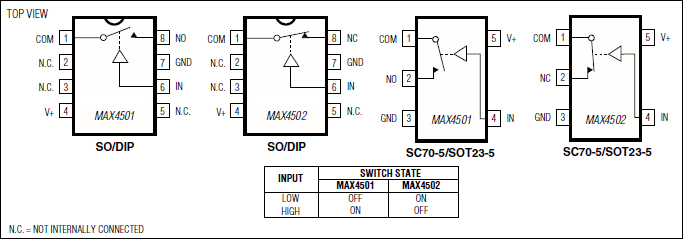

MAX4501/MAX4502均为单刀单掷(SPST)、低压、单电源、CMOS模拟开关。MAX4501为常开(NO)式。MAX4502为常闭(NC)式。

这些CMOS开关可以采用+2V至+12V之间的单电源连续工作。每个开关均可处理轨到轨模拟信号。+25°C时关断漏电流仅为1.0nA，+85°C时为10nA。

数字输入的逻辑阈值为0.8V和2.4V，确保采用+5V单电源时TTL/CMOS逻辑兼容。

应用

• 音频/视频信号路由
• 电池供电应用
• 手机
• 通信系统
• 低压数据采集
• 调制解调器
• PCMCIA卡
