特性

• 低功耗：
  • 17µA (典型值)电池待机电流
  • 2.5µA (典型值)电池关断电流
• 提供USB兼容和设计灵活性
  • 兼容USB Type-C规范1.3版
  • 兼容USB电池充电规范1.2版
  • 可检测专用充电器，例如Apple^®和Samsung^®
• 简化复杂系统设计
  • 集成过压保护
  • 支持高速USB/UART切换，可处理负向音频信号
  • 自动控制开关和充电器接口
  • 通过I²C接口实现完全控制
  • 设备状态变化时请求中断
• 提高系统质量和可靠性
  • 自动配置工厂模式
  • USB Type-C端口潮湿检测
  • 低失效DRP模式
• 可靠保护
  • V_B连线可承受高达+30V电压
  • V_B具有高达±120V浪涌保护
  • CC1、CC2、SBU1和SBU2引脚具有±15kV HBM ESD保护
  • CDP和CDN引脚具有±6kV HBM ESD保护
  • CC1、CC2、SBU1和SBU2引脚具有±15kV气隙放电(IEC 61000-4-2标准)保护
  • CC1、CC2、SBU1和SBU2引脚上具有±8kV接触放电(IEC 61000-4-2标准)保护
  • 节省电路板面积
  • 2.62mm x 2.02mm WLP封装

产品详情和应用

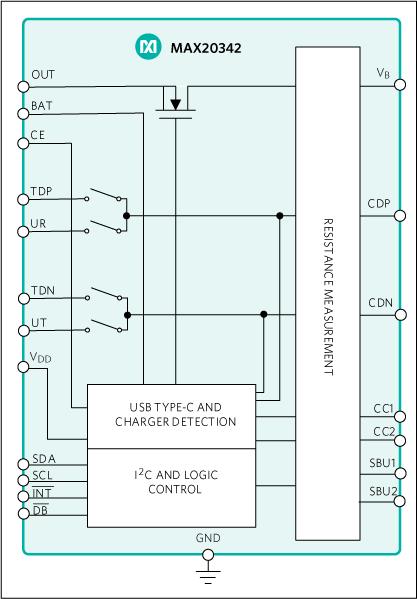

MAX20342为USB Type-C^®充电器检测器，也可用于检测充电器是否兼容USB电池充电规范1.2版规格。USB Type-C充电器检测电路可作为UFP或DRP，取决于工厂配置。

器件执行USB Type-C检测逻辑，使系统能够支持基于USB Type-C端口的充电。器件还包括支持BC1.2兼容充电规范的充电器检测功能，能够检测USB标准下行端口(SDP)、USB充电下行端口(CDP)、专用充电端口(DCP)及其他特殊充电器。GPIO输出允许MAX20342根据充电器检测结果控制外部锂离子(Li+)电池充电器。

MAX20342集成电阻检测电路，根据所连接的电阻自动配置工厂配置状态。此外，电阻测量电路还可配置用于检测USB Type-C连接器中是否受潮。

MAX20342内部还集成了低导通内阻、低电容的双刀双掷(DPDT) USB开关，支持高速USB、全速USB、低速USB和UART信号传输。开关位置可通过USB检测逻辑自动配置或手动配置。

MAX20342在CC1、CC2、SBU1和SBU2引脚提供高达±15kV的人体模式(HBM)的高ESD保护。CDP和CDN引脚提供高达±6kV的ESD保护。MAX20342的CC1、CC2、SBU1和SBU2引脚具有±15kV气隙放电和±8kV接触放电保护，符合IEC 61000-4-2标准。MAX20342采用24焊球、0.4mm焊距、2.62mm x 2.02mm晶圆级封装(WLP)，工作在-40°C至+85°C扩展级温度范围。

应用

• DSC和便携式摄像机
• 平板电脑
• 智能电话
• 电子书
