特性

• 采用SOT23-5封装
• 双电源供电：±1V至±6V
• 导通电阻符合规格：
  • 250Ω，±5V电源
• 支持低关断漏电流：
  • +25°C时为1nA
  • +85°C时为10nA
• 支持低导通漏电流：
  • +25°C时为2nA
  • +85°C时为20nA
• 确保低电荷注入：10pC（最大值）
• 快速切换：t_ON = 150ns，t_OFF = 100ns
• CMOS逻辑兼容输入

产品详情和应用

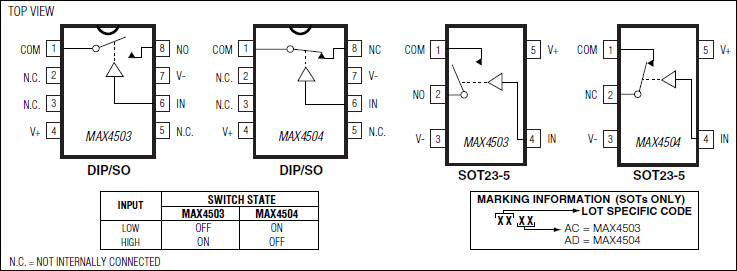

MAX4503/MAX4504均为低压、双电源、单刀单掷(SPST)、CMOS模拟开关。MAX4503为常开(NO)式。MAX4504为常闭(NC)式。

这些CMOS开关可以采用±1.V至±6V之间的双电源连续工作。每个开关均可处理轨到轨模拟信号。+25°C时关断漏电流仅为1nA，+85°C时为10nA。

采用±5V电源时，数字输入与CMOS逻辑兼容。即使这些器件没有接地引脚，专门设计的逻辑输入架构也可以实现这一点。

对于单电源供电，请使用引脚兼容的同等器件MAX4501/MAX4502。

应用

• 音频/视频信号路由
• 电池供电应用
• 手机
• 通信系统
• 低压数据采集
• 调制解调器
• PCMCIA卡
