特性

• 无失真测量
  • 100Ω (典型值)导通电阻
  • DG1206导通/关断漏电流≤ 2nA (最大)
  • DG1207导通/关断漏电流≤ 1nA (最大)
  • 电荷注入≤ 0.5pC (典型值)
• 宽供电电压范围、低电源电电流
  • 40μA (典型值)静态电流 @ 室温
  • 工作在±15V双极性供电电源或+12V单电源
  • 满摆幅输出
• 灵活的设计选项
  • GPIO兼容控制输入
  • EN输入控制器件使能/禁止
  • 采用32引脚TQFN封装和28引脚TSSOP封装
  • -40°C至+85°C温度范围

产品详情和应用

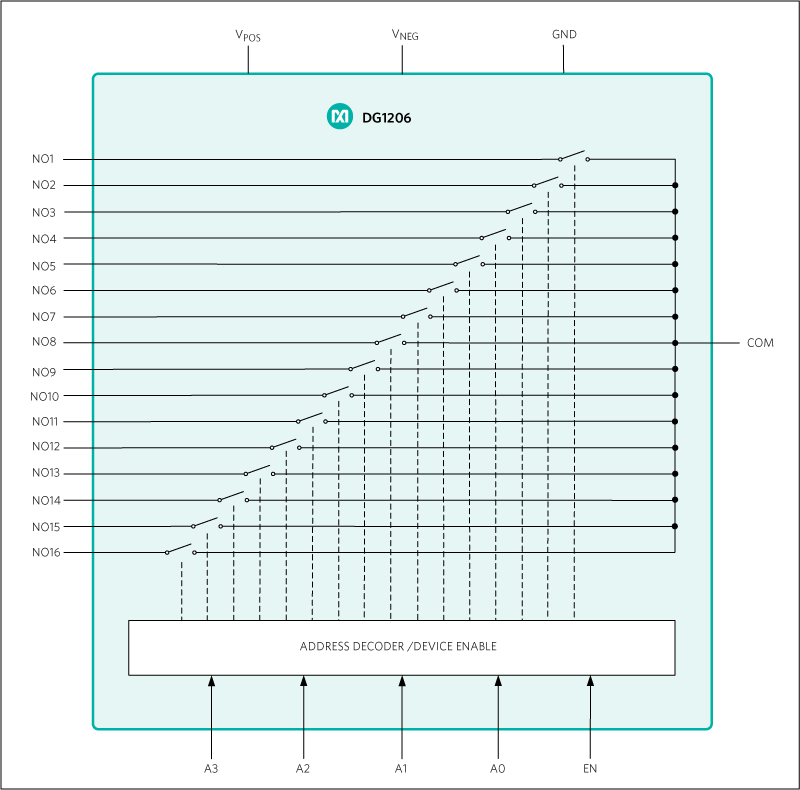

DG1206和DG1207为低泄漏、低电荷注入的单组16通道或双组8通道多路复用开关器件。DG1206通过A3、A2、A1和A0四个选择输入判定开关逻辑，DG1207通过A2、A1和A0三路输入选择开关通道。两款器件均提供使能(EN)输入，用于使能或禁止器件。

DG1206/DG1207具有超低电容和低电荷注入，是自动测试系统、数据采集系统以及采样-保持系统等要求低干扰和快速建立时间等应用的理想选择。

DG1206/DG1207采用5mm x 5mm、32引脚TQFN或28引脚TSSOP封装。器件工作在-40°C至+85°C温度范围。

应用

• 自动测试系统
• 数据采集系统
• 采样-保持系统
• 通信系统
• 音频和视频路由
