特性

• 3mm x 3mm 12引脚QFN封装
• 确保导通电阻：
  • 60Ω (最大) (+2.7V电源)
  • 40Ω (最大) (+5V电源)
• 确保通道间匹配度为：3Ω (最大)
• 确保整个信号范围内平坦度为：5Ω (最大)
• 确保低漏电流：
  • +25°C时100pA (最大)
• 开关时间： t_ON = 60ns, t_OFF = 20ns
• +1.8V至+5.5V单电源供电
• 可处理满摆幅信号
• -3dB带宽：> 200MHz
• 低串扰：-90dB (1MHz)
• 高关断隔离：-85dB (1MHz)
• 电荷注入低于3pC
• THD：0.02%
• 兼容于+1.8V CMOS逻辑电平

产品详情和应用

MAX4704为低电压、4通道模拟多路复用器，工作电压范围为+1.8V至+5.5V。MAX4704具有先断后通功能，+3V供电时t_ON = 60ns、t_OFF = 20ns。

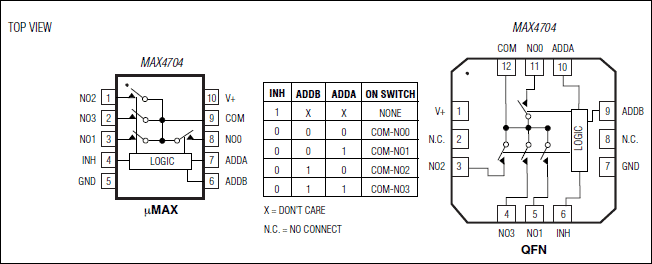

+2.7V供电时，器件具有60Ω (最大)导通电阻(R_ON)，R_ON匹配度为3Ω (最大)，R_ON平坦度最大为5Ω。+2.7V至+3.3V供电时，数字逻辑输入兼容于1.8V逻辑电平。MAX4704提供节省空间的12引脚QFN封装(3mm x 3mm)和10引脚µMAX®封装。

应用

• 音频/视频信号切换
• 电池供电应用
• 蜂窝电话
• 通信系统
• 低电压数据采集
• 调制解调器
• MP3播放器
• PCMCIA卡
• 继电器替代品
