特性

• SPI 接口提供错误检测功能
• 包括 CRC 错误检测、无效读/写地址错误检测和 SCLK 计数错误检测
• 支持突发模式和菊链模式
• 兼容行业标准 SPI 模式 0 和 SPI 模式 3 接口
• 轮询调度模式可实现与并行接口兼容的开关时间
• 四个通用数字输出可用于控制其他器件
• 在整个信号范围内实现 <1 pC 的电荷注入
• 1 pF 关闭电容
• 模拟信号范围为 V_SS 到 V_DD

  • 完全适合 ±15 V 和 +12 V 的工作电压
• 1.8 V 与 2.7 V ≤ VL ≤ 3.3 V 逻辑兼容

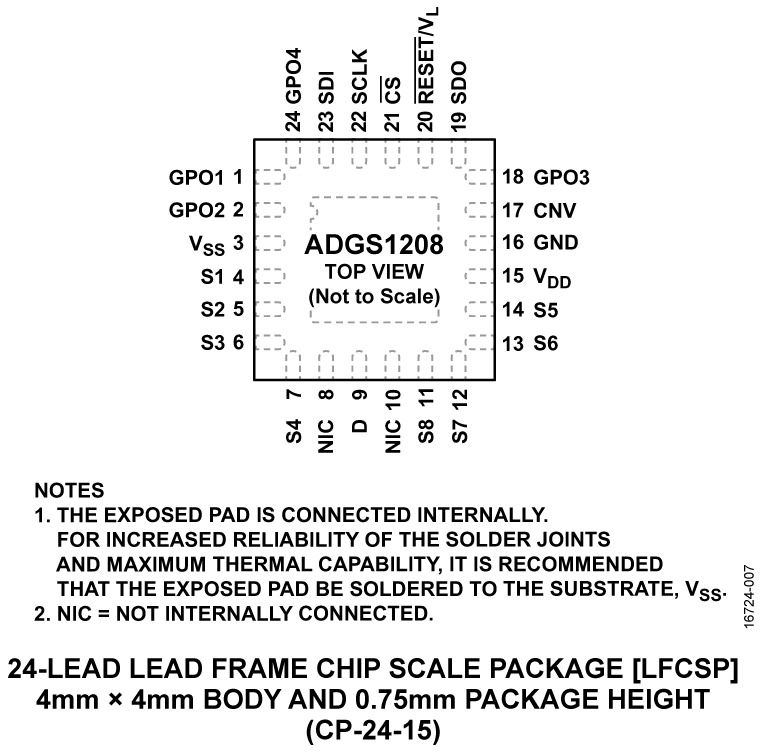

• 24 引脚 LFCSP 封装

产品详情和应用

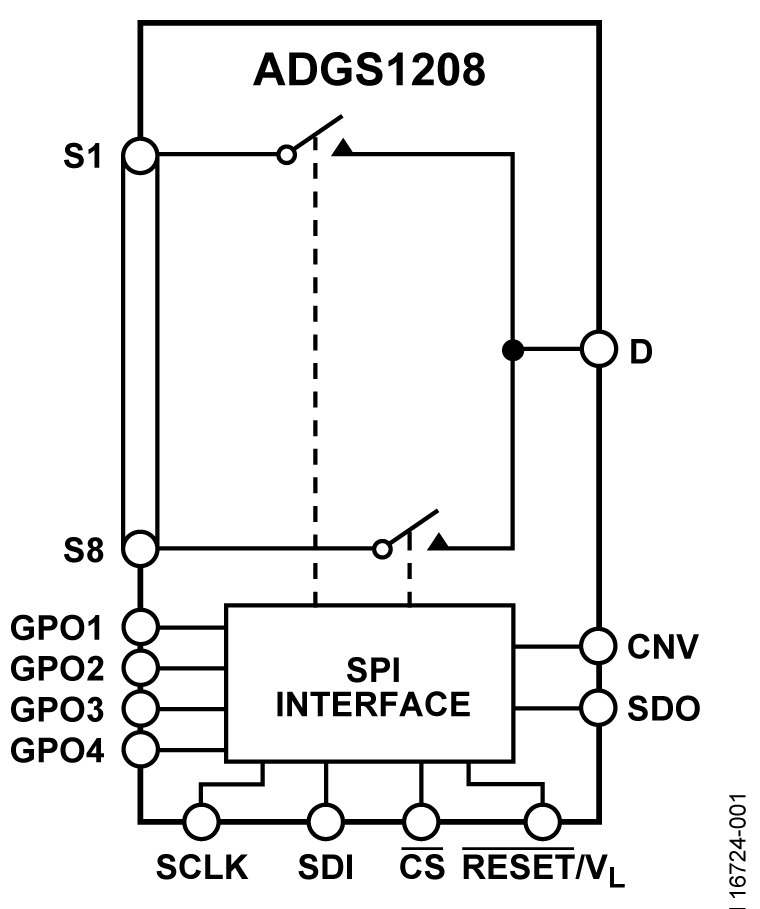

ADGS1208/ADGS1209 分别是包含八个单通道和四个差分通道的模拟多路复用器。开关由一个串行外设接口 (SPI) 控制。SPI 接口具备可靠的错误检测功能，例如循环冗余校验码 (CRC) 错误检测、无效读/写地址检测以及 SCLK 计数错误检测。

通过菊链模式可将多个 ADGS1208/ADGS1209 器件连接在一起。菊链模式可用极少的数字线路实现多器件配置。ADGS1208/ADGS1209 也可以在突发模式下运行，从而缩短各 SPI 命令间隔的时间。

iCMOS^® 构造可确保超低功耗，使器件非常适用于便携式和电池供电仪器。

在接通时，各个开关在两个方向上具有同等的传导性能，并且其输入信号范围可扩展至电源电压的水平。在断开状态下，达到电源电压水平的信号电平将被阻止。

这些多路复用器具有超低导通电容 (CON) 和极低的电荷注入 (QINJ) 特点，使其成为需要低干扰和快速建立的数据采集和采样保持应用的理想解决方案。

产品亮点

1. SPI 接口无需并行转换和逻辑迹线，可以减少 GPIO 通道计数。
2. 在使用多个器件时，菊链模式不必使用额外的逻辑迹线。
3. CRC 错误检测、无效读/写地址检测和 SCLK 计数错误检测可确保提供可靠的数字接口。
4. CRC 和错误检测功能允许在安全关键系统中使用 ADGS1208/ADGS1209。

应用

• 音频和视频路由
• 自动测试设备
• 数据采集系统
• 电池供电系统
• 采样保持系统
• 通信系统
