特性

• 采用+10V至+70V单电源供电
• 工作在高达±35V的双电源电压
• 10Ω (最大)导通电阻
• 0.004Ω (典型值) R_ON平坦度
• +85°C时，具有2.5nA (最大)关断漏电流
• 过压/欠压箝位直通保护二极管
• 500µA (典型值)电源电流
• TSSOP 16引脚封装
• -40°C至+85°C环境温度范围
• 功能兼容于DG411、DG412和DG413
• 高达+125°C时，确保功能正常

产品详情和应用

MAX14756/MAX14757/MAX14758为具有10Ω (最大)低导通电阻的模拟开关，适合于双向传输。所有器件均具有满摆幅模拟信号范围。单极性应用中，采用+10V至+70V单电源供电；双极性应用中，采用±35V双电源供电。双极性电源可以有偏差，不一定对称。

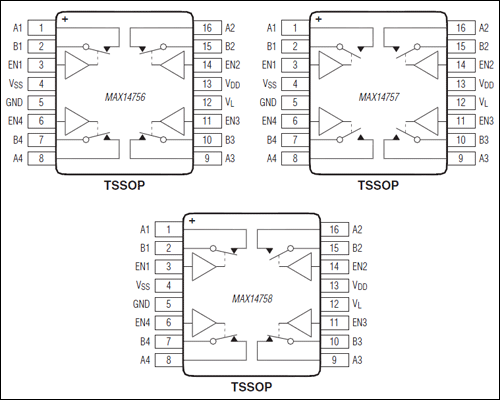

MAX14756为四通道常闭(NC)单刀/单掷(SPST)开关；MAX14757为四通道常开(NO) SPST开关；MAX14758为两路NO、两路NC SPST开关。这些开关具有5Ω (典型值)导通电阻和0.01nA (典型值)导通漏电流，导通电阻平坦度为0.004Ω (典型值)。

器件适用于绝大多数模拟信号的路由和切换，确保工作在-40°C至+85°C扩展级温度范围。但在允许增大漏电流的前提下，也可以工作在+125°C。

应用

• ATE系统
• 音频信号路由/切换
• 电池管理
• 环境控制系统
• 工业控制系统
• 仪表
• 医疗系统
