特性

• 单电源供电（+3V至+15V）
• 双极性电源供电（±3V至±8V）
• 与DG401/DG403/DG405引脚兼容
• 低导通电阻：20Ω（典型值）（最大值35Ω）
• 确保通道间导通电阻匹配：< 2Ω
• 在额定模拟信号范围内确保平坦导通电阻：< 4Ω
• 确保电荷注入(< 5pC)
• +85°C时确保关断通道漏电流<2.5nA
• TTL/CMOS逻辑兼容，采用3V、5V、±3V和±5V电源
• 轨到轨模拟信号处理能力

产品详情和应用

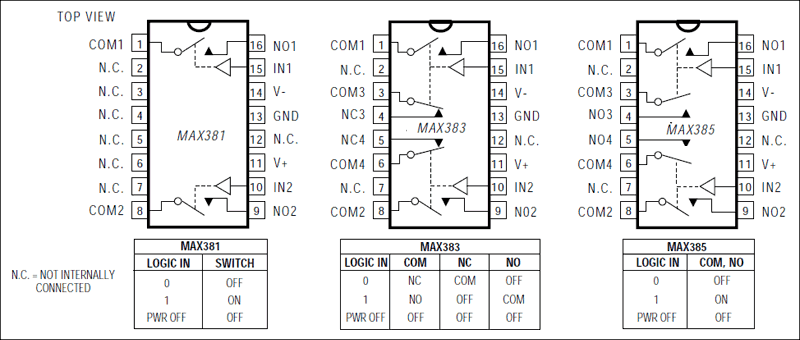

MAX381/MAX383/MAX385均为精密、低压模拟开关。单刀单掷MAX381和双刀单掷MAX385双通道开关为常开式。单刀双掷MAX383具有两个常开极和两个常闭极。所有三个器件都提供低导通电阻（小于35Ω），确保通道间匹配为2Ω，并在额定模拟信号范围内保持平坦（最大4Ω）。它们还提供低漏电流（+25°C时小于250pA，+85°C时小于2.5nA）和快速开关（开启时间小于175ns，关闭时间小于100ns）。

MAX381/MAX383/MAX385采用Maxim的低压硅栅工艺制造，系统精度高。改进的设计实现了超低的电荷注入(< 5pC)和低功耗(< 10µW)。

这些单片开关采用单正电源（+3V至+15V）或双电源（±3V至±8V）工作，同时保持CMOS逻辑输入兼容性和快速开关。CMOS输入有助于降低输入负载。

应用

• 音频信号路由
• 电池供电应用
• 通信系统
• 制导控制系统
• 平视显示器
• 军用无线电
• PBX、PABX
• 采样保持电路
• 测试设备
