特性

• 低导通电阻：< 22Ω（典型值）（最大值35Ω）
• 确保通道间导通电阻匹配：< 2Ω
• 在模拟信号范围内确保平坦导通电阻：Δ3Ω（最大值）
• 确保电荷注入< 10pC
• +85°C时确保关断通道漏电流<6nA
• 确保ESD> 2000V（方法3015.7）
• 单电源供电（+10V至+30V）
• 双极性电源供电（±4.5V至±20V）
• TTL/CMOS逻辑兼容性
• 轨到轨模拟信号处理能力

产品详情和应用

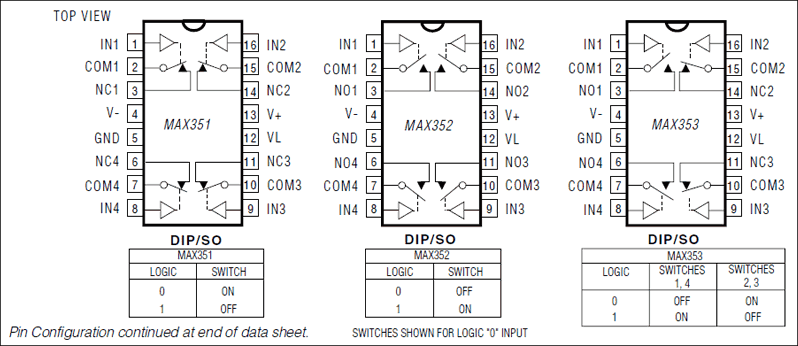

MAX351/MAX352/MAX353是精密、四通道、单刀单掷(SPST)模拟开关。MAX351具有四个常闭(NC)开关，MAX352具有四个常开(NO)开关。MAX353具有两个NO和两个NC开关。所有三个器件都提供低导通电阻（小于35Ω），确保通道间匹配为2Ω，并在模拟信号范围内保持平坦（最大Δ3Ω）。它们还提供低漏电流（+25°C时小于250pA，+85°C时小于6nA）和快速开关（开启时间小于175ns，关闭时间小于145ns）。

MAX351/MAX352/MAX353采用Maxim全新改进的44V硅栅工艺制造。改进的设计实现了超低的电荷注入(10pC)、低功耗(35µW)和大于2000V的静电放电(ESD)。44V最大击穿电压可实现轨到轨模拟信号处理能力。

这些单片开关采用单正电源（+10V至+30V）或双电源（±4.5V至±20V）工作，同时保持CMOS逻辑输入兼容性和快速开关。CMOS输入有助于降低输入负载。

应用

• 电池供电应用
• 通信系统
• 制导控制系统
• 平视显示器
• 军用无线电
• PBX、PABX
• 采样保持电路
• 测试设备
