特性

• 0.135Ω (典型值)的低导通电阻
• 0.3mΩ (典型值)的低R_ON平坦度
• +2.4V至+5.5V单电源供电
• 可通过-1.5V至V_CC和3V之间的较小值的音频信号
• 内部旁路电阻用于噪声抑制(MAX14535E/MAX14537E/MAX14539E)
• V_CC = 0V时，NC_、NO_以及COM_可承受3.6V (最大值)电压
• COM_端具有高达±15kV的ESD保护
• 10引脚UTQFN (1.4mm x 1.8mm)封装
• -40°C至+85°C工作温度范围

产品详情和应用

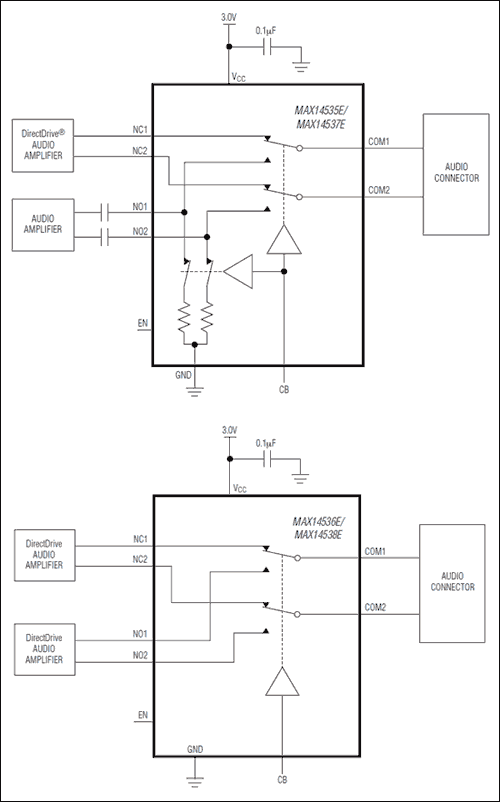

MAX14535E-MAX14539E低导通电阻、具有高压ESD保护的DPDT开关可切换交流耦合的音频或视频等模拟信号。这些器件具有低导通电容(C_ON)和低导通电阻(R_ON)特性，非常适合便携式电子产品中的高性能切换应用。器件还具有内部负电源，可通过低于地电位(低至-1.5V)的音频信号。

MAX14535E/MAX14537E/MAX14539E在常开通道(和常闭通道(MAX14539E))上具有内部旁路电阻，可降低输出端的咔嗒/噼噗声。MAX14535E-MAX14539E还具有使能输入(EN)，以降低电源电流并在驱动至低电平时将所有通道设置为高阻态。当EN为低电平时，MAX14537E/MAX14538E具有最低的电流消耗，但不能承受负电源电压信号。MAX14535E/MAX14536E/MAX14539E的NC_、NO_以及COM_上能承受负电压信号，信号范围为-1.5V至V_CC和3V之间的较小值。

MAX14535E-MAX14539E工作于+2.4V至+5.5V电源。这些器件可由手机中的典型模拟电源电压(+2.5V至+2.8V)或锂离子(Li+)电池(最大值约为4.3V)供电。MAX14535E-MAX14539E的COM_端具有高达±15kV的ESD保护，当V_CC = 0V时，NC_、NO_以及COM_电压可高达3.6V，而不会损坏器件。

所有器件均采用节省空间的10引脚、1.4mm x 1.8mm、UTQFN封装，工作在-40°C至+85°C扩展级温度范围。

应用

• 蜂窝电话
• MP3播放器
• 笔记本电脑
• PDA
