特性

• 与74HC4316引脚兼容
• ±2.0V至±6V双电源供电
• +2.0V至+12V单电源供电
• 四个独立控制的SPST开关，具有公共使能引脚
• 100Ω信号路径，采用±5V双电源
• 200Ω信号路径，采用+4.5V单电源
• 轨到轨信号处理
• 采用±4.5V电源时t_ON和t_OFF = 100ns和80ns
• 功耗小于1µW
• > 2kV ESD保护（方法3015.7）
• TTL/CMOS兼容型输入
• 小型封装：PDIP、QSOP、窄体SO封装

产品详情和应用

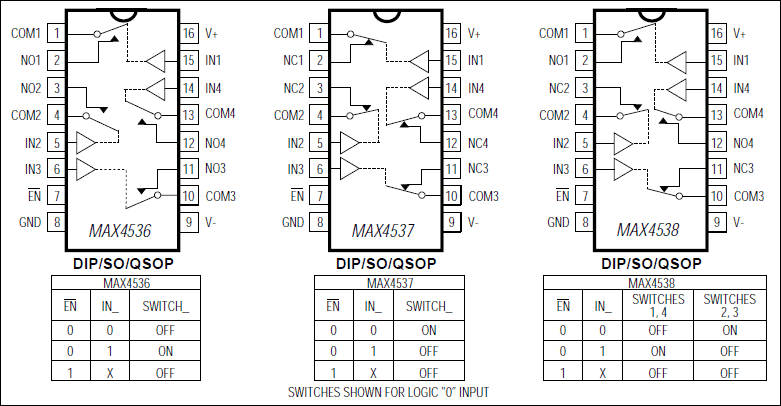

MAX4536/MAX4537/MAX4538均为四通道、低压、单刀单掷(SPST)模拟开关，具有公共使能引脚。它们与行业标准74HC4316引脚兼容。MAX4536具有四个常开(NO)开关，MAX4537具有四个常闭(NC)开关。MAX4538具有两个NO开关和两个NC开关。

这些开关采用+2V至+12V单电源或±2V至±6V双电源供电。提供4Ω（最大值）的开关间导通电阻（最大200Ω）匹配，在额定信号范围内保持平坦（最大10Ω）。每个开关均可处理轨到轨模拟信号。+25°C时关断漏电流仅1nA，+85°C时为10nA。

所有数字输入的逻辑阈值为0.8V至2.4V，确保采用+5V单电源或±5V双电源时TTL/CMOS逻辑兼容。

应用

• 音频信号路由
• 航空电子
• 电池供电应用
• 低压数据采集
• 网络
• 便携式设备
• 测试设备
