特性

• 低导通电阻：5Ω（最大值）
• 保证通道间R_ON匹配（最大0.5Ω）
• 指定信号范围内保证R_ON平坦度（最大0.5Ω）
• 保证先开后合式开关动作(MAX4666)
• 轨到轨信号处理
• 保证ESD保护> 2kV（方法3015.7）
• +4.5V至+36V单电源供电
• ±4.5V至±20V双电源供电
• TTL/CMOS兼容控制输入

产品详情和应用

MAX4664/MAX4665/MAX4666四路模拟开关具有最大5Ω导通电阻。提供最大0.5Ω的开关间导通电阻匹配，在指定信号范围内保持平坦（最大0.5Ω）。每个开关均可处理轨到轨模拟信号。+85°C时，最大关断漏电流仅5nA。这些模拟开关非常适合低失真应用，在自动测试设备或需要电流切换的应用优于机械继电器。它们的功率要求低，需要的电路板空间更小，并且比机械继电器更可靠。

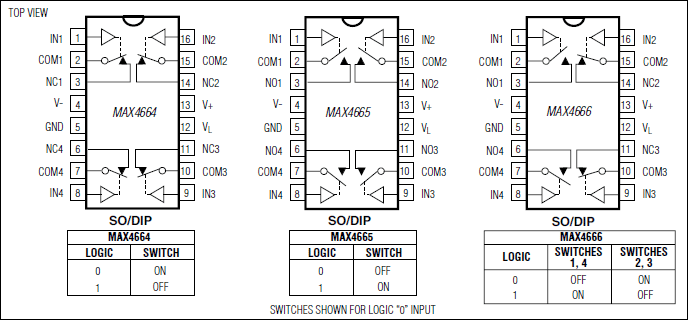

MAX4664具有四个常闭(NC)开关，MAX4665具有四个常开(NO)开关，MAX4666具有两个NC和两个NO开关，可保证先开后合的开关时间。

这些开关采用+4.5V至+36V单电源或±4.5V至±20V双电源供电。所有数字输入的逻辑阈值为+0.8V和+2.4V，确保采用±15V电源或+12V单电源供电时TTL/CMOS逻辑兼容。

应用

• 音频信号切换
• 航空电子
• 通信系统
• PBX/PABX系统
• 簧片继电器替代品
• 测试设备
