特性

• 超低关断和导通漏电流：1pA（典型值）
• 双向操作（用作多路复用器或解复用器）
• TTL和CMOS逻辑兼容性
• 模拟信号范围包括电源轨
• 开关速度小于1.5µs
• 与DG508/DG509和MAX358/MAX359引脚兼容
• 防闩锁结构

产品详情和应用

MAX328/MA329均为单片CMOS模拟多路复用器。MAX328为单端1:8器件，MAX329为差分2:8器件。

这些多路复用器可提供尽可能低的导通和关断漏电流，从高源阻抗切换信号，只要多路复用器工作时连接到高输入阻抗运算放大器或A/D转换器。MAX328/MAX329是这些应用中常见的DG508/DG509的引脚兼容替代器件。

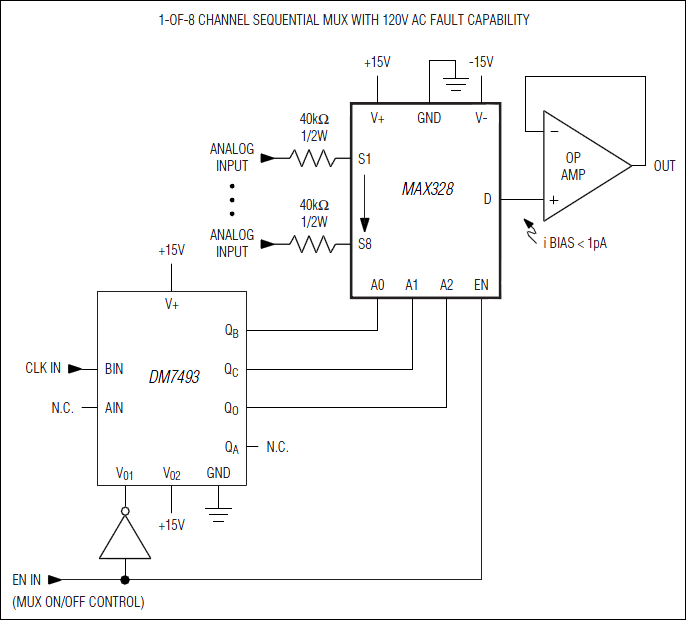

只需在每个输入上添加一个外部40kΩ电阻，MAX328/MAX329即可用作出色的容错多路复用器。电路具有低漏电流（+25°C时小于1pA）和2.5kΩ导通电阻，能够无限期地承受110V AC故障，同时保持正常信号的误差小于40nV（即1pA乘以40kΩ）。

无论采用10V至30V单电源还是±5V至±18V双电源供电，MAX328/MAX329均能正常工作。即使采用不平衡的电源电压组合（例如+12V和-5V或+5V和-15V），它们也能发挥出色的性能。低功耗（采用±15V电源时为1.9mW）适合在便携式应用中使用。
