特性

• 低R_ON：最大值60Ω（典型值33Ω）
• 最大通道间R_ON匹配：2Ω
• 最大R_ON平坦度：6Ω
• 最大保证电荷注入：5pC
• +2.7V至+12V单电源供电
• 低功耗(< 5µW)
• 整个温度范围内具有较低漏电流：10nA（最大值，+85°C）
• 快速切换：t_ON = 35ns，t_OFF = 25ns
• 保证先开后合式开关动作（仅限MAX4543/MAX4544）
• TTL/CMOS逻辑兼容
• 与MAX323/MAX324/MAX325引脚兼容
• MAX4541/MAX4542/MAX4543采用SOT23-8封装

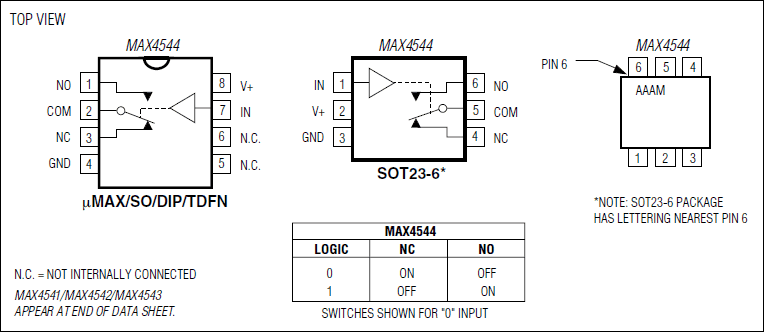

• MAX4544采用SOT23-6封装

产品详情和应用

MAX4541–MAX4544均为精密双路模拟开关，采用+2.7V至+12V单电源供电。这些器件功耗低(5µW)，非常适合电池供电设备。这些开关具有较低漏电流（最大值100pA）和快速开关速度（t_ON最大值 = 150ns，t_OFF最大值 = 100ns）。

采用+5V电源供电时，MAX4541–MAX4544提供2Ω最大通道间匹配，最大导通电阻(R_ON)为60Ω，最大R_ON平坦度为6Ω。

根据方法3015.7，这些开关还提供最大5pC电荷注入和最小2000V ESD保护。

MAX4541/MAX4542/MAX4543均为双路单刀单掷(SPST)器件，MAX4544是单刀双掷(SPDT)器件。MAX4541具有两个常开(NO)开关，MAX4542具有两个常闭(NC)开关。MAX4543具有一个NO和一个NC开关，可用作SPDT，而MAX4544是SPDT器件。MAX4541/MAX4542/MAX4543均采用小型SOT23-8和8引脚TDFN封装，MAX4544采用SOT23-6封装。

应用

• +3V、+5V DAC与ADC
• 音频与视频开关
• 电池供电应用
• 蜂窝电话
• 通信系统
• 引导与控制系统
• 平面显示器
• 军用无线装置
• 寻呼机
• PBX、PABX
• 采样保持电路
• 测试设备
• 超声
