ADI亚德诺 MAX4910 产品介绍

2026-03-09 0次

特性

可无失真通过低至V_CC - 5.5V的负信号

内部旁路电阻抑制咔嗒声

高电源抑制比有效降低电源噪声

低导通电阻(0.37Ω)

0.1Ω通道间匹配

0.35Ω导通电阻平坦度

工作在+1.8V至+5.5V单电源

-80dB (典型值)串扰(20kHz)

-90dB (典型值)关断隔离(20kHz)

0.05%的总谐波失真

使能控制(MAX4911)

10nA漏电流

150nA电源电流

产品详情和应用

MAX4910/MAX4911/MAX4912四路单刀双掷(SPDT)音频开关可处理负信号，提供咔嗒声抑制，允许低至V_CC - 5.5V的信号无失真通过。这些模拟开关具有低导通电阻、低电源电流，工作在+1.8V至+5.5V单电源。

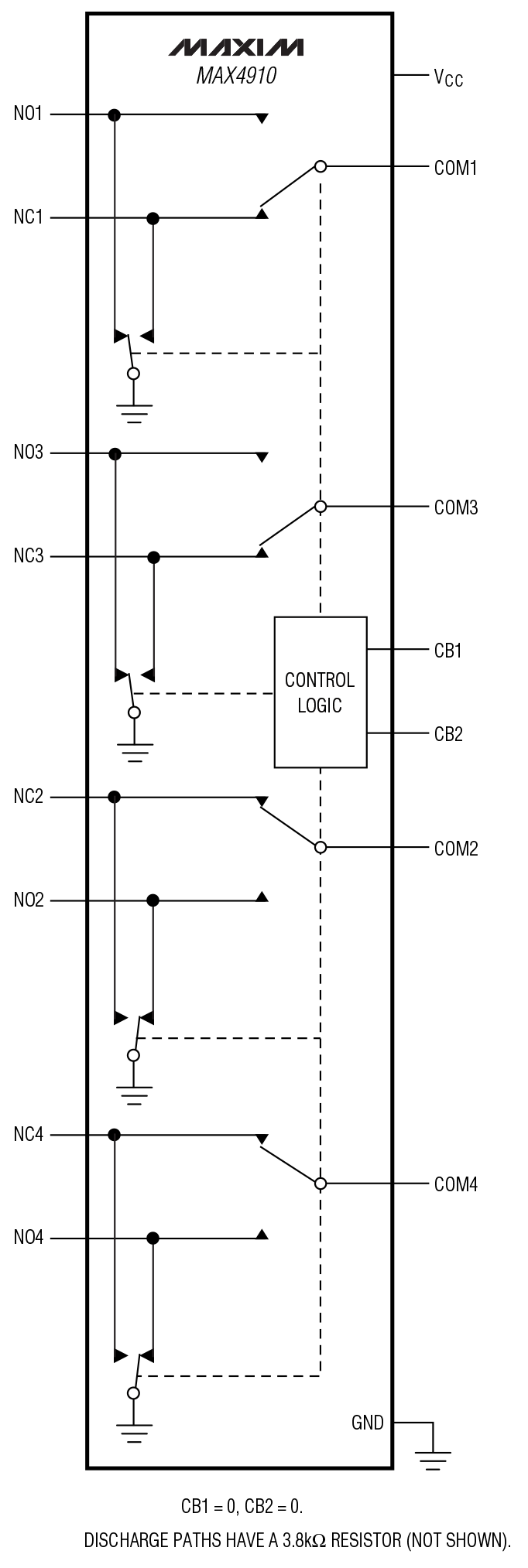

MAX4910/MAX4911/MAX4912具备内部旁路电阻，可以在常开(NO)端和常闭(NC)端未连通时提供电容放电。MAX4910/MAX4911的所有NO和NC端都具有旁路电阻，MAX4912在所有NO端、NC1和NC3端具有旁路电阻。当在预先充有电荷的两个端点之间切换音频信号时，这些旁路电阻可以降低咔嗒声，先断后合功能进一步降低了咔嗒声。

MAX4910/MAX4912采用两个控制位CB1和CB2控制开关，MAX4911采用一个控制位控制所有四个开关，使能输入/EN可以将开关置于高阻模式。MAX4912的两路开关不带旁路电阻，用于无需预先充电的系统。

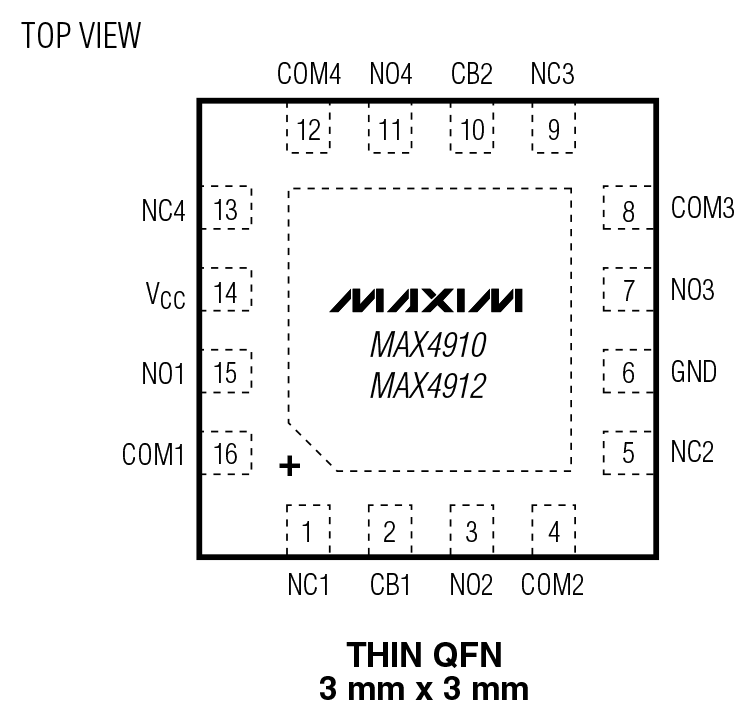

MAX4910/MAX4911/MAX4912采用纤小的16引脚TQFN-EP封装(3mm x 3mm)，工作于-40°C至+85°C扩展工业级温度范围。

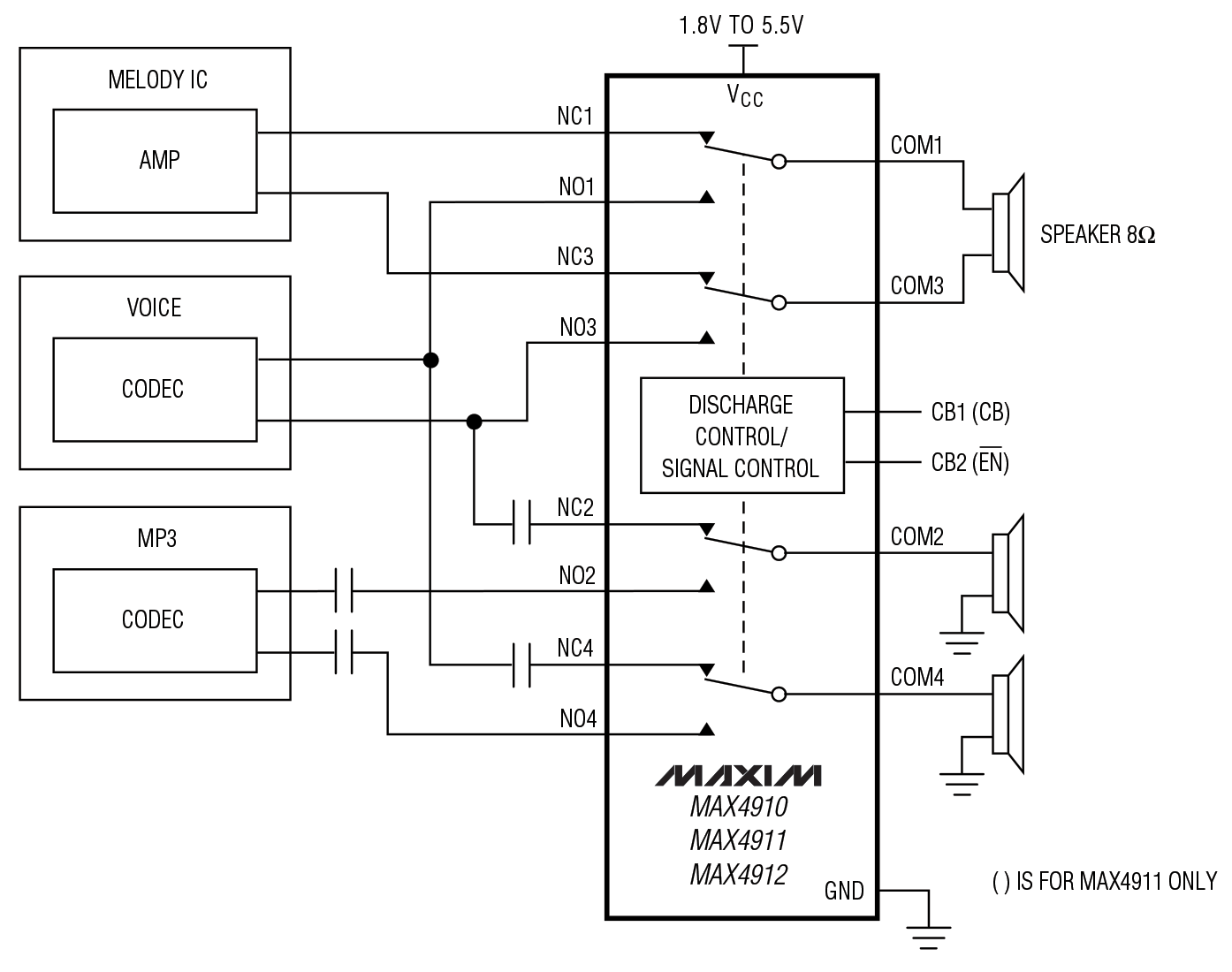

应用

蜂窝电话
MP3播放器
笔记本电脑
PDA和手持设备
