ADI亚德诺_MAX14984_产品介绍

ADI亚德诺 MAX14984 产品介绍

2026-03-09 0次

特性

提高设计灵活性
- 当V_CC = 0V时，为图形控制器提供保护
- 外部上拉电阻将DDC通道匹配到图形控制器电源
- 最多可支持2个USB口
高度集成
- S5V可为VGA端口提供+5V、55mA供电
- DDC输出的内部上拉电阻连接至S5V
- 6pF (典型值) RGB电容
- 显示器端SYNC信号驱动10pF、2.2kΩ负载时具有2.1ns (典型值) t_R/t_F
- 可源出/吸收8mA电流，满足速度要求
- VGA和USB输出提供较高的ESD保护
  - ±8kV人体模式(HBM)
节省电路板空间
- 内置USB开关
  - +5V输出，提供500mA驱动时具有250mV (最大值) IR压降
  - 电流限制/热保护
- 4mm x 4mm、24引脚TQFN封装

产品详情和应用

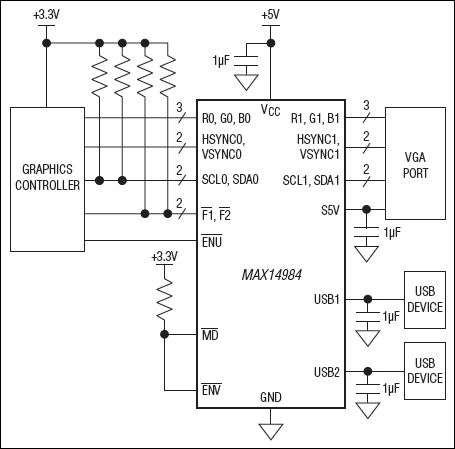

MAX14984是一款完备的VGA端口保护器，带有双路USB电源开关。该器件提供检测显示器插入/拔出的所有电路，检测到显示器插入后可自动连接图形控制器。除常规的VGA信号外，可切换的5V输出为VGA端口提供高达55mA的电流。

MAX14984带有低电平有效的使能输入，控制两个5V USB开关。每个开关可提供500mA电流，V_CC压差小于250mV，并具有短路故障保护。当在某路输出检测到故障条件时，对应的低电平有效故障指示输出产生报警。

宽带模拟开关优于RGB通道对VESA上升/下降时间的要求。行、场同步(H/V)缓冲器转换逻辑电平，以支持+2.5V至+5.0V CMOS或TTL兼容的图形控制器，满足VESA所要求的±8mA驱动能力。内部2.5V稳压器和显示器端的上拉电阻将DDC电压转换成兼容于低压图形控制器的电平。

MAX14984在所有VGA和USB输出提供±8kV人体模式(HBM) ESD保护，器件采用24引脚(4mm x 4mm) TQFN封装，工作在-40°C至+85°C扩展级温度范围。

应用

台式PC
服务器
工作站
