特性

• 兼容于+3V逻辑数字输入
  • V_IH = 2.0V
  • V_IL = 0.8V
• 引脚兼容于MAX312/MAX313/MAX314和DG411/DG412/DG413
• 低导通电阻(10Ω最大)
• 确保通道间R_ON匹配(1.5Ω最大)
• 确保规定信号范围内R_ON平坦(2Ω最大)
• 20kHz时，串扰大于96dB
• 单电源供电范围：+4.5V至+36V 双电源供电范围：±4.5V至±20V
• 可处理满摆幅信号

产品详情和应用

Maxim的MAX312L/MAX313L/MAX314L系列模拟开关具有低导通电阻(最大10Ω)特性，通道间导通电阻匹配度为1.5Ω。这些开关采用±15V或+12V供电时可兼容于+3V逻辑。开关在任何方向的导通特性一致，而且在整个温度范围内漏电流极小(+85°C时为2.5nA)。

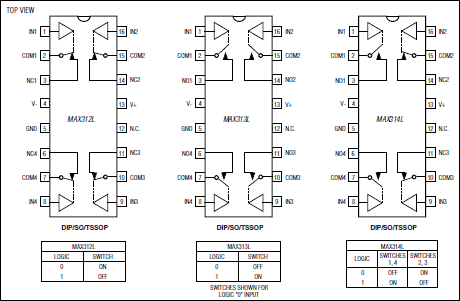

MAX312L/MAX313L/MAX314L系列为四路、SPST模拟开关，MAX312L为常闭模式(NC)；MAX313L为常开模式(NO)；MAX314L具有两路常闭开关和两路常开开关。三种器件均可工作于+4.5V至+36V单电源或±4.5V至±20V双电源，提供16引脚TSSOP、SO或DIP封装。

应用

• 音频信号切换
• 航空电子
• 通信系统
• 数据采集
• PBX/PABX系统
• 采样保持电路
• 测试设备
• xDSL调制解调器
