特性

• 简化电源需求
  • 3.0V至5.5V供电范围
  • -25V至+25V信号范围
• 高性能
  • ±10nA (最大值)导通漏电流(MAX14760/MAX14762)
  • 20Ω (最大值)低导通电阻
  • 低至58mΩ (典型值)的导通电阻平坦度
  • 热关断保护
  • -40°C至+85°C工作温度范围
  • 宽带：115MHz (典型值)
• 节省电路板空间
  • 小尺寸8引脚和10引脚TDFN封装

产品详情和应用

MAX14760/MAX14762/MAX14764模拟开关允许通过超出其电源电压摆幅的双极性信号，器件采用+3.0V至+5.5V电源供电，支持-25V至+25V的信号范围。

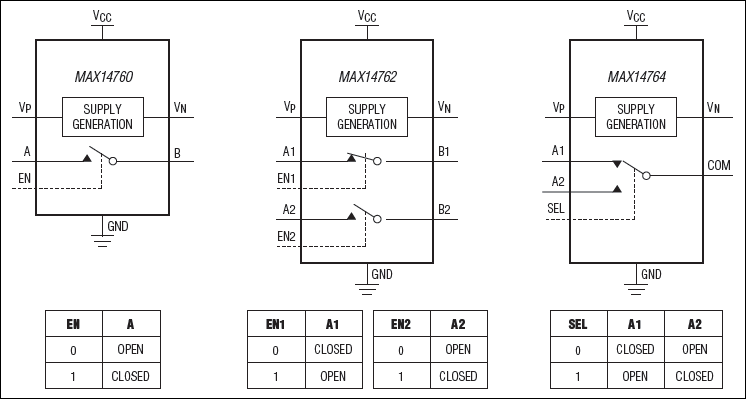

MAX14760为单路单刀单掷(SPST)模拟开关，MAX14762为双路SPST模拟开关，MAX14764则为单路单刀双掷(SPDT)模拟开关。

MAX14760/MAX14762/MAX14764具有20Ω (最大值)导通电阻和±10nA (最大值)导通漏电流(MAX14760/MAX14762)。

MAX14760/MAX14764提供8引脚(3mm x 3mm) TDFN封装，MAX14762提供10引脚(3mm x 3mm) TDFN封装。这些器件能够工作在-40°C至+85°C扩展级温度范围。

应用

• ATE系统
• 音频信号路由和切换
• 工业测量系统
• 仪表系统
• 医疗系统
• 光中继替代方案
