特性

• 输入兼容于+3V逻辑(V_IH = 2.0V，V_IL = 0.8V)
• 工作于+2V至+12V电源
• +12V电源时导通电阻100Ω
• +12V电源时保证10Ω导通电阻匹配度
• +12V电源时关断漏电流最大为2nA
• 与TTL/CMOS逻辑兼容
• 小巧的10引脚TDFN (3mm x 3mm)和10引脚µMAX封装

产品详情和应用

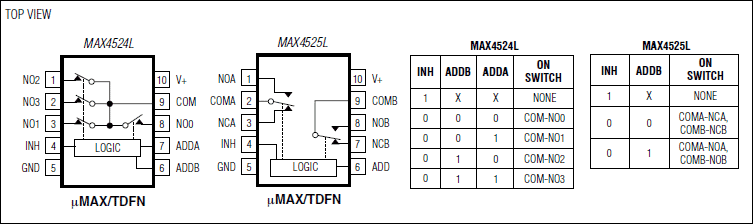

MAX4524L/MAX4525L是低电压、单电源工作的CMOS模拟开关，分别被配置为4通道复用器/解复用器(MAX4524L)和双刀/双掷(DPDT)开关(MAX4525L)。MAX4524L/MAX4525L具有一个禁止输入，可同时断开所有开关。

这两款器件工作于+2V至+12V的单电源，工作于+12V电源时具有最优性能。+12V电源工作时导通电阻为100Ω。每个开关都能够控制满摆幅模拟信号。在+25°C时关断漏电流仅为2nA。工作于+12V电源时，所有数字输入具有0.8V/2.0V的逻辑门限，保证与TTL/CMOS逻辑电平兼容。

应用

• 音频/视频信号切换
• 通信电路
• 数据采集系统
• DSL调制解调器
