特性

• 4通道、双向总线扩展
• 电平转换
• 低电源电流：6µA (典型值)，待机电流：0.1µA (典型值)
• 低导通阻抗：16Ω (典型值)
• 通过I²C通道选择
• I²C兼容标准或快速模式
• 器件地址选择
  • 多达4个地址(MAX7367)
  • 多达8个地址(MAX7368/MAX7369)
• 总线负载隔离
• 支持时钟扩展、同步和仲裁
• 热插入
• 2.3V至5.5V电源电压范围
• 5V耐压输入
• 从扩展总线(MAX7367/MAX7369)中断
• 硬件复位(MAX7367/MAX7368)

产品详情和应用

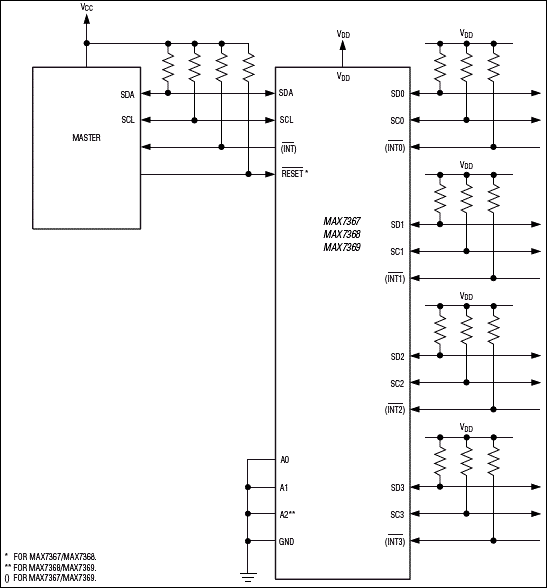

MAX7367/MAX7368/MAX7369系列双向、4通道I²C开关/复用器可扩展主I²C总线至多达4条扩展的总线。1:4复用器MAX7369每次可将主I²C总线切换至一个通道。4通道开关MAX7367/MAX73684每次可将主I²C总线切换至一个或更多个通道。

这些器件通过将I²C扩展至不同通道来隔离总线负载。MAX7367/MAX7368/MAX7369允许多个器件与一个主控制器、多个具有相同I²C地址的器件与同一个主控制器实现通信。通过主I²C总线对器件的内部控制寄存器进行写操作，可以选择通道。

连接至I²C总线上的任何器件都能发送和接收信号。MAX7367/MAX7368/MAX7369对每一个通道的信号发送和接收是透明的，允许存在多个主机。这些器件兼容I²C协议的时钟扩展、同步和多主机同时访问总线时的仲裁机制。

在初始上电期间，所有器件都设置为默认状态。MAX7367/MAX7368具有/RESET输入，允许外部电路在上电之后的任何时刻将MAX7367/MAX7368设置为默认状态。MAX7367/MAX7369具有中断输入，允许扩展总线上的器件向主总线上的主机发送中断信号。

MAX7367/MAX7369提供20引脚TSSOP封装。而MAX7368则提供16引脚TSSOP封装。所有器件都工作于-40°C至+85°C扩展级温度范围。

应用

• 基站
• 蜂窝电话
• 多媒体电子系统
• PC
• RAID
• SAN/NAS
• 服务器
